Zylinderkopfschraube nach DIN 912 + Mutter + Federring - DWG Download (AutoCAD Block)
Präzise CAD‑Zeichnung von Verschraubungen mit Zylinderkopfschraube nach DIN 912 + Federring + Mutter als Download für deine Konstruktion.
Die Verschraubungen sind als Schnitt verfügbar. Die Datei lässt sich direkt in AutoCAD, BricsCAD oder ähnliche CAD-Programme einfügen.
Diese Verschraubungen mit Zylinderkopfschraube nach DIN 912 + Federring + Mutter stehen im CAD-Markt als direkter Download bereit. Die technische Zeichnung bietet höchste Präzision für Ihre Konstruktion und enthält:
- Darstellung: im Original 1:1 als Schnitt
- Dateiformat: Universelle DWG-Datei (kompatibel mit AutoCAD, BricsCAD u.a.)
- Einsatzbereich: Ideal für Konstruktion im Maschinenbau, Stahlbau und Anlagenbau
Anzeige:
Verschraubungen
Die Verschraubungen bestehen aus folgenden Einzelteilen:
-
Zylinderkopfschraube nach DIN 912 ISO 4762
-
Federring DIN 127
- Sechskantmutter nach DIN 934 austauschbar mit ISO 4033, ISO 8673)
Bilder:

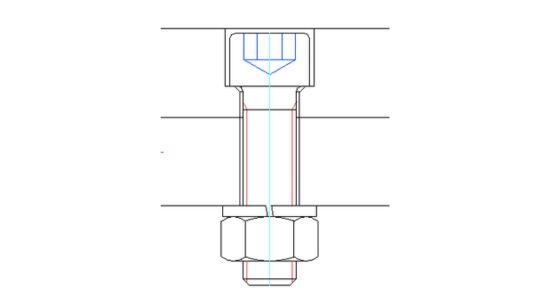

Bild: Schnittdarstellung
CAD-Daten zum Download
M5
M6
M8
M10
M12
M16
M20
M24
Einsatzgebiete in der Praxis
- Konstruktionen im Maschinenbau
- Stahlbauplanungen
- Planungen im Anlagenbau
- diverse Anwendungen in allen Bereichen der Industrie
Bestellung CAD-Daten:
Einzelner Download
Diese Datei steht für eine kleine Spende zum direkten Download bereit.
Bezahlung entweder per Paypal, Kreditkarte, Debitkarte oder SEPA über die Seite Ko-fi.com .
📦 CAD Download 1,55 Euro Spende ...

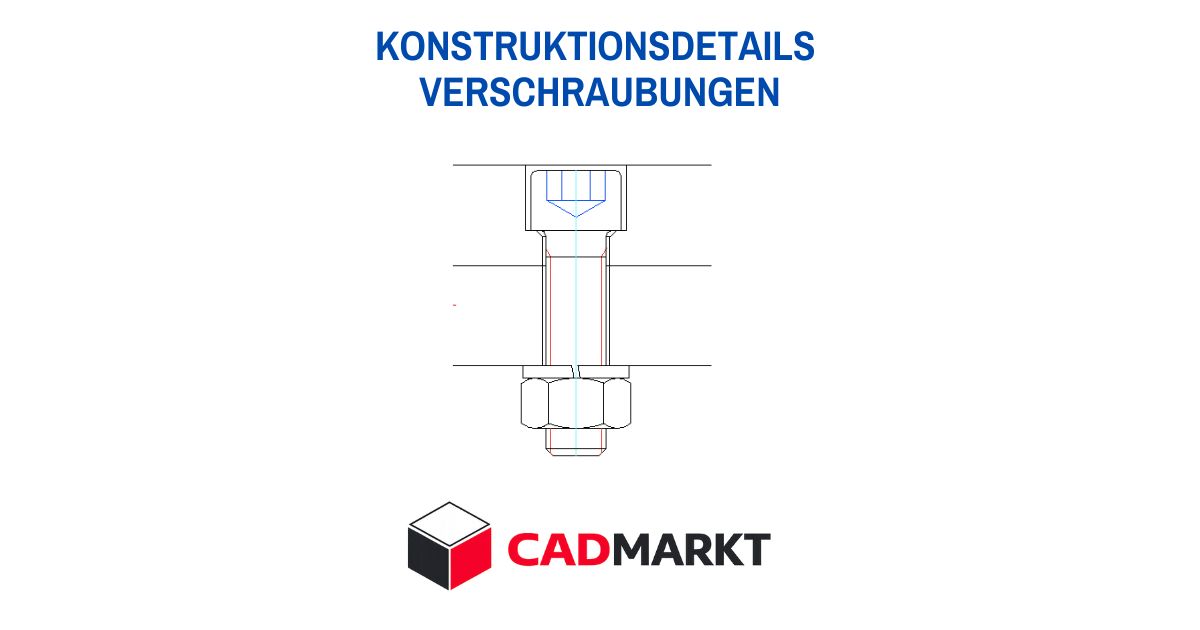

Diese Datei ist außerdem im Paket Konstruktionsdetails enthalten.
