DIN 439 - ISO 8675 Skt.-Mutter flach 2D-Block Format: DWG Seitenansicht und DraufsichtDownload-Details ... |

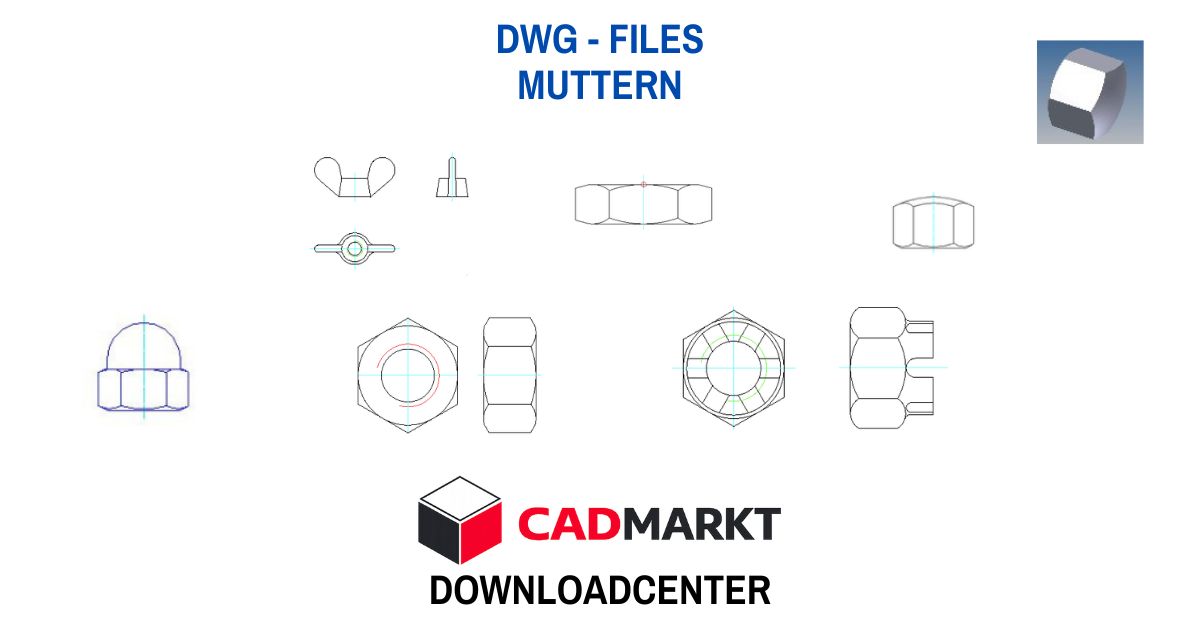

DWG-Blöcke von Muttern für die Konstruktion
Diese DWG‑Blöcke sind in 2D gezeichnet und stehen zum Download zur Verfügung. Geeignet für alle Arten von technischen Zeichnungen. Sie können in CAD‑Systemen wie AutoCAD oder BricsCAD integriert werden.
Anzeige:
Wie sind Muttern definiert?
Eine Mutter wird als mechanisches Befestigungselement definiert. Mit dem Innengewinde ist sie das direkte Gegenstück zu einer Schraube oder eines Gewindebolzen. Beide erzeugen so eine lösbare, kraftschlüssige Verbindung zwischen verschiedenen Bauteilen.
Die Form ist meist sechseckig, damit ein Schraubenschlüssel optimal greifen kann. Je nach Einsatzbereich gibt es sie in verschiedenen Varianten, wie etwa als selbstsichernde Muttern gegen selbstständiges Lösen oder als Flügelmuttern für die Montage per Hand.
Was eine Schraubverbindung ausmacht
-
Vorspannkraft — entsteht durch das Anziehen der Schraube und presst die Bauteile zusammen.
-
Reibschluss — die Reibung zwischen den Bauteilen verhindert Relativbewegung.
-
Formschluss — z. B. bei Passschrauben oder Stift-Schraub-Kombinationen.
-
Gewinde — wandelt Drehmoment in axiale Kraft um.
-
Lösbarkeit — Schraubverbindungen können ohne Zerstörung wieder geöffnet werden.
Arten von Schraubverbindungen
-
Kraftschlüssige Verbindung — Klemmkraft hält alles zusammen (Standardfall).
-
Formschlüssige Verbindung — Passschrauben, Scherkräfte werden über Form übertragen.
-
Vorspannverbindungen — z. B. im Stahlbau (HV-Schrauben).
-
Durchsteckverbindungen — Schraube geht komplett durch beide Teile.
-
Gewindeverbindungen — eines der Teile hat ein Innengewinde.
Die hier zum Download angebotenen Muttern sind im DWG-Format und in der Regel als Draufsicht sowie als Seitenansicht verfügbar.
Bestellung der DWG-FILES:
Bestellung der DWG-FILES Schrauben Muttern Stifte Bolzen ( Bezahlung u.a. auch mit Paypal möglich ) Downloadpaket:
Bestellung zum Preis von 4,00 EURO (inkl. MWSt.)
Die Bestellung und der Download wird über das Portal " digistore24 " ausgeführt.
✔ komplettes Teilesortiment
Inhaltsverzeichnis: Downloadpaket Schrauben Muttern Stifte Bolzen
Dateien zum Download:
Gezeichnet in 2 Seitenansichten und Draufsicht
Format: DWG
Gezeichnet in Seitenansicht und Draufsicht
Format: DWG
 |

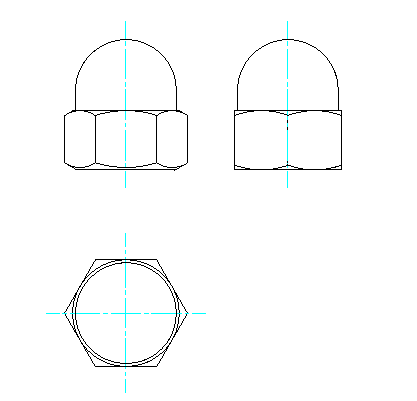

DIN 1587 Sechskant-Hutmuttern hohe Form 2D-Block Format: DWG 3 Ansichten M5 bis M24 |
 |
DIN 935 Kronenmuttern 2D-Block Format: DWG Seitenansicht und DraufsichtDownload-Details ... |
 |
DIN 917 Sechskant-Hutmuttern niedrige Form 2D-Block Format: DWG 3 Ansichten + 3D-Modell STEP M5 bis M36 |
FAQ
Häufige Fragen zum Einsatz von Verbindungselementen
Was ist Unterschied zwischen einer lösbaren und einer unlösbaren Verbindung?
Eine lösbare Verbindung kann man ohne Zerstörung der Bauteile wieder trennen (z. B. Schrauben, Muttern).
Eine unlösbare Verbindung lässt sich nur durch Zerstören des Verbindungselements oder der Teile trennen (z. B. Schweißen, Nieten).
Können Bolzenverbindungen als Gelenk verwendet werden?
Bolzenverbindungen können als Gelenk wirken, weil der Bolzen eine drehbare, aber nicht verschiebbare Verbindung ermöglicht.
Was ist eine kraftschlüssige Schraubverbindung?
Eine kraftschlüssige Schraubverbindung entsteht durch Reibung zwischen den Teilen, die durch die Vorspannkraft der Schraube erzeugt wird. Die Kraftübertragung erfolgt also über Reibung, nicht über Form..
