DWG-Blöcke von Schrauben für die Konstruktion

Diese DWG‑Blöcke sind in 2D gezeichnet und stehen zum Download zur Verfügung. Geeignet für alle Arten von technischen Zeichnungen. Sie können in CAD‑Systemen wie AutoCAD oder BricsCAD integriert werden.

Anzeige:



Wie sind Schrauben und Schraubverbindungen definiert?

Eine Schraubverbindung ist eine lösbare mechanische Verbindung, bei der zwei oder mehr Bauteile mithilfe einer Schraube, Mutter und ggf. Unterlegscheiben zusammengehalten werden. Der Kern der Definition: Kraftschluss und/oder Formschluss durch Anziehen einer Schraube.

Was eine Schraubverbindung ausmacht

• Vorspannkraft — entsteht durch das Anziehen der Schraube und presst die Bauteile zusammen.

• Reibschluss — die Reibung zwischen den Bauteilen verhindert Relativbewegung.

• Formschluss — z. B. bei Passschrauben oder Stift-Schraub-Kombinationen.

• Gewinde — wandelt Drehmoment in axiale Kraft um.

• Lösbarkeit — Schraubverbindungen können ohne Zerstörung wieder geöffnet werden.

Arten von Schraubverbindungen

• Kraftschlüssige Verbindung — Klemmkraft hält alles zusammen (Standardfall).

• Formschlüssige Verbindung — Passschrauben, Scherkräfte werden über Form übertragen.

• Vorspannverbindungen — z. B. im Stahlbau (HV-Schrauben).

• Durchsteckverbindungen — Schraube geht komplett durch beide Teile.

• Gewindeverbindungen — eines der Teile hat ein Innengewinde.

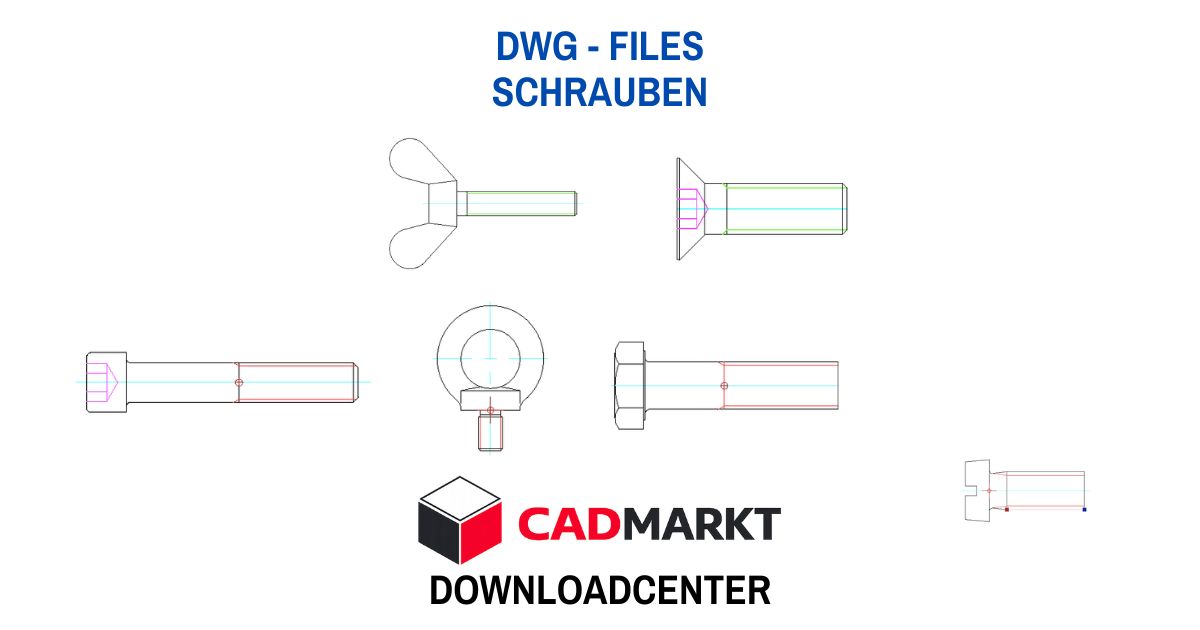

Schrauben im DWG-Format sind in der Regel als Draufsicht und ald Seitenansicht verfügbar.

Bestellung der DWG-FILES:

Dateien zum Download:
