DIN 2631 - DIN EN 1092-1 Vorschweissflansche PN6 2D-Block Format: DWG Seitenansicht und Draufsicht - Druckstufen und VerwendungszweckDownload-Details ... |
Flansche im Maschinenbau und Anlagenbau - Downloads CADMARKT

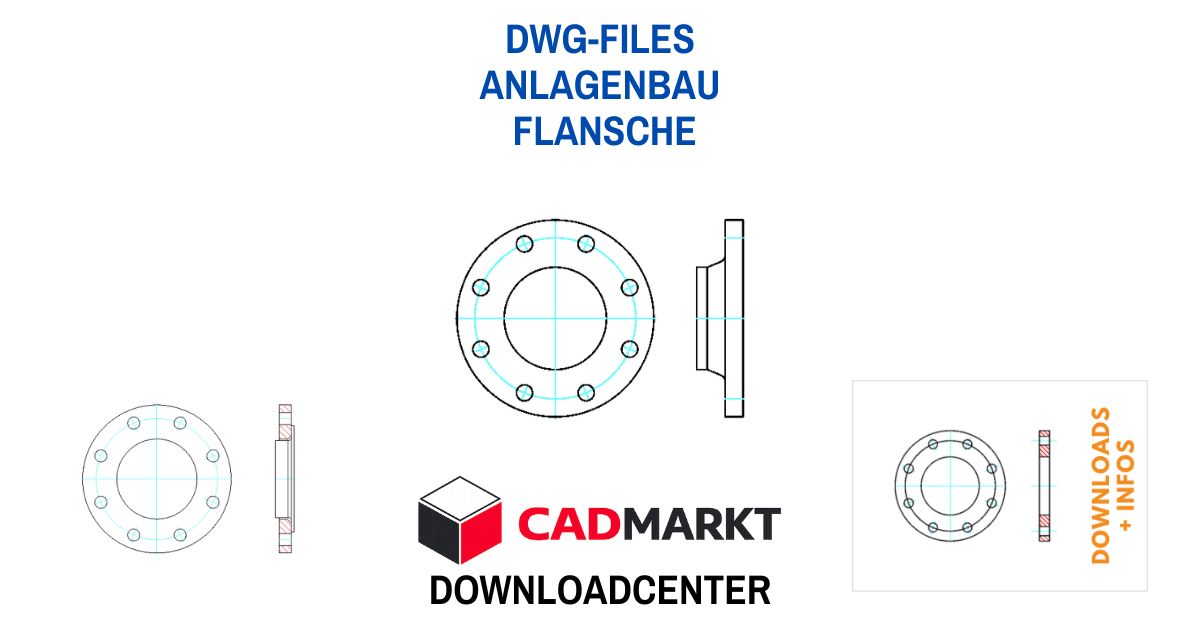

Flansche CAD (DWG) – Normen, Einsatz & Download
Flansche sind standardisierte Verbindungselemente im Rohrleitungs- und Anlagenbau, die eine lösbare Verbindung zwischen Rohren, Ventilen oder Apparaten ermöglichen. Sie werden nach Normen wie DIN EN 1092-1 gefertigt und sind in CAD-Systemen als DWG- oder STEP-Dateien verfügbar. Die folgenden CAD-Modelle können direkt in Konstruktion und Planung eingesetzt werden.
Anzeige:
Was sind Flansche im Maschinenbau und Anlagenbau?
Flansche sind mechanische Verbindungselemente, die vor allem in Rohrleitungssystemen eingesetzt werden.
Sie ermöglichen eine lösbare Verbindung und werden häufig mit Schrauben und Dichtungen kombiniert.
Typische Einsatzbereiche:
- Anlagenbau
- Maschinenbau
- Chemie- und Kraftwerksanlagen
- Heizungs- und Rohrleitungssysteme
Normen & Typen
Flanschtypen und Normen (DIN EN 1092-1)
Flansche sind genormt, um Austauschbarkeit und Sicherheit zu gewährleisten.
Häufige Flanschtypen:
- Vorschweißflansch (Weld Neck)
- Blindflansch
- Gewindeflansch
- Losflansch
- Aufsteckflansch
Wichtige Normen:
- DIN EN 1092-1
- ANSI / ASME B16.5
- ISO Standards
Diese Normen definieren:
- Maße
- Druckstufen (PN10, PN16, PN40 etc.)
- Bohrbilder
( Bezahlung u.a. auch mit Paypal möglich ) Downloadpaket:
Bestellung der DWG-FILES FLANSCHE:
Bestellung zum Preis von 4,00 EURO (inkl. MWSt.)
Die Bestellung und der Download wird über das Portal " digistore24 " ausgeführt.
✔ komplette Flanschsammlung
Inhaltsverzeichnis: Downloadpaket Anlagenbau - Flansche
Flansche werden verwendet, wenn: Die Auswahl hängt ab von: Beispiel: Was ist ein Flansch? Was bedeutet PN16 bei Flanschen? Wann verwendet man einen Blindflansch?
Einsatz in der Praxis
Wann werden Flansche eingesetzt?
Praxis-Tipp
Welcher Flansch ist der richtige?
FAQ
Häufige Fragen zu Flanschen
Ein Flansch ist ein Verbindungselement für Rohrleitungen, das verschraubt wird und eine lösbare Verbindung ermöglicht.
PN16 beschreibt die Druckstufe eines Flansches und gibt den maximalen Betriebsdruck an.
Ein Blindflansch wird eingesetzt, um Rohrleitungen sicher zu verschließen.
🔗 Passende Inhalte
Download-Bereich
Flansche CAD Download (DWG & STEP)
Die folgenden CAD-Modelle stehen zur Verfügung:
- Vorschweißflansche
- Blindflansche
- Gewindeflansche
- verschiedene Nennweiten und Druckstufen
Details:
- Format: DWG + STEP
- kompatibel mit allen gängigen CAD-Systemen
- sofort einsetzbar
Ideal für:
- Konstrukteure
- Planer
- Ingenieure
 |
DIN 2632 - / DIN EN 1092-1 - Vorschweissflansche PN 10 Gezeichnet sind jeweils Seitenansicht und Draufsicht. Format: DWG |
 |

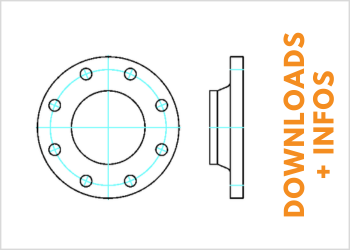

DIN 2633 / DIN EN 1092-1 Vorschweissflansche PN 16 2D-Block Format: DWG Seitenansicht und Draufsicht Download-Details ... |
 |

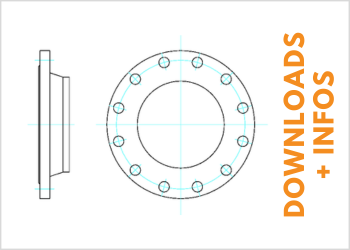

DIN 2634 - DIN EN 1092-1 Vorschweissflansche PN25 2D-Block Format: DWG Seitenansicht und Draufsicht - Druckstufen und VerwendungszweckDownload-Details ... |
|
DIN 2635 - DIN EN 1092-1 Vorschweissflansche PN40 2D-Block Format: DWG Seitenansicht und Draufsicht - Druckstufen und VerwendungszweckDownload-Details ... |
 |
DIN 2576 - DIN EN 1092-1 Glattflansche PN10 2D-Block Format: DWG Seitenansicht und Draufsicht - Druckstufen und VerwendungszweckDownload-Details ... |
 |

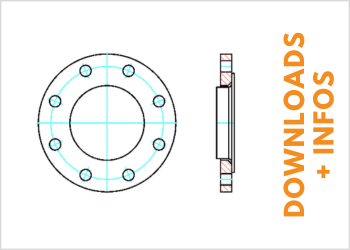

DIN 2642 - Losflansche PN 10 Gezeichnet sind jeweils Seitenansicht und Draufsicht. Format: DWG |
 |

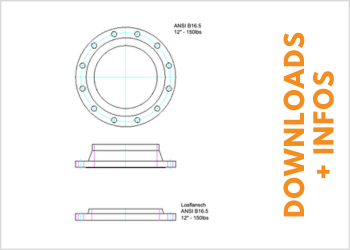

ANSI Flansche B16.5 150lbs 2D-Block Format: DWG Seitenansicht und Draufsicht |
 |

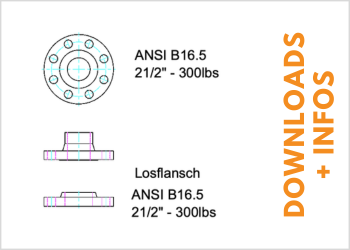

ANSI Flansche B16.5 300lbs 2D-Block Format: DWG Seitenansicht und Draufsicht - Druckstufen und Verwendungszweck Download-Details ... |
