Plotter für CAD‑Anwendungen – Präzision im Großformat

Ein Plotter ist ein Großformat‑Ausgabegerät, das technische Zeichnungen, CAD‑Pläne und Vektorgrafiken extrem präzise und detailgetreu auf große Formate wie DIN A1 oder DIN A0 überträgt. Moderne Plotter arbeiten schrittweise und ermöglichen exakte Linien, Kurven und komplexe CAD‑Layouts.



Anzeige:



Was ist ein Plotter und warum ist er für CAD so wichtig?

Ein Plotter ist ein spezialisiertes Ausgabegerät, das Vektorgrafiken und großformatige technische Zeichnungen mit außergewöhnlicher Präzision darstellt. Anders als herkömmliche Drucker erzeugt ein Plotter Linien und Kurven schrittweise, was besonders exakte Ergebnisse ermöglicht – ideal für CAD‑Pläne, Architekturzeichnungen und Konstruktionslayouts. Moderne Plotter werden in Bereichen wie Architektur, Ingenieurwesen und GIS eingesetzt und sind für detailgetreue Pläne in DIN‑A1‑ oder DIN‑A0‑Format unverzichtbar.



Wie ein Plotter arbeitet

Plotter geben technische Zeichnungen direkt als Vektorgrafiken aus, ohne sie vorher in Rastergrafiken umzuwandeln. Dadurch entstehen besonders klare Linien und präzise Konturen. Das Gerät bewegt entweder das Papier (Trommelplotter) oder den Zeichenkopf (Flachbettplotter) und erzeugt so exakte Linien, Kurven und Beschriftungen.



Epson C11CF12301A0 "SureColor" SC-T5100

Angebot: -20 % 1.599,-€

UVP: 2003,96 €

Bei Amazon

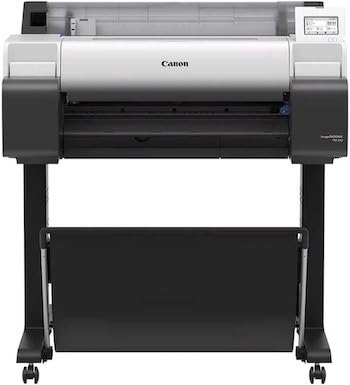

Canon Tintenstrahldrucker imagePROGRAF TM-240

A1-Format, Normalpapier, Standardmodus

Canon imagePROGRAF TM-340

Large Format Printer Wi-Fi Inkjet

Epson SureColor SC-T3100N

Tinten-Großformatdrucker für CAD bis DIN A1

HP DesignJet Studio Wood

Großformatdrucker, 24 Zoll, bis zu A1

Epson C11CF12301A0 SureColor SC-T5100

Ein Drucker der sowohl A4 bis A0 Einzelblätter als auch Rollen unterstützt.

Epson SC-T3100

Tinten-Großformatdrucker (für CAD/GIS/POS, Drucke bis DIN A1+, Rollendrucke bis 24 Zoll (61 cm/A1+)

Anzeige:







Der Eisenbahn-Blog

Eisenbahn+Modellbahn

Plottertypen für CAD‑Anwendungen

1. Trommelplotter – klassische Präzision

Der Zeichenkopf bewegt sich über eine rotierende Trommel. Vorteile:

  • extrem glatte Kurven

  • gleichmäßige Linienstärken Ideal für Schaltpläne und technische Zeichnungen mit höchster Genauigkeit.

2. Flachbettplotter – vielseitig und stabil

Das Papier bleibt fixiert, der Plotterkopf bewegt sich horizontal und vertikal. Vorteile:

  • hohe Präzision

  • geeignet für verschiedene Materialien

  • ideal für Architekturpläne und große technische Illustrationen

3. Moderne Tintenstrahl‑Großformatplotter

Heute werden in CAD‑Büros überwiegend Tintenstrahl‑Großformatdrucker eingesetzt, die als Plotter bezeichnet werden. Vorteile:

  • detailgetreue Wiedergabe

  • große Formate (A1/A0)

  • wasserfeste, langlebige Ausdrucke durch pigmentierte Tinten



Vorteile eines CAD‑Plotters

  • Großformatdruck für Pläne, Karten und technische Zeichnungen

  • Hohe Präzision bei Linien, Kurven und Vektorgrafiken

  • Unabhängigkeit von Copyshops – jederzeit drucken

  • Widerstandsfähige Ausdrucke dank pigmentierter Farben (kratz‑ und wasserfest)



Passende Inhalte



Fazit

Für CAD‑Anwender ist ein Plotter ein unverzichtbares Werkzeug, um technische Zeichnungen in höchster Qualität und im passenden Großformat auszugeben. Ob Trommelplotter, Flachbettplotter oder moderner Tintenstrahl‑Großformatdrucker – entscheidend sind Präzision, Formatgröße und Zuverlässigkeit. Auf cad-markt.de kannst du diesen Artikel direkt als Grundlage für deine Hardware‑Kategorie nutzen oder erweitern.
