Stahlbau
Die Kategorie Stahlbau im Downloadcenter von cad-markt.de bietet eine Sammlung von 2D‑DWG‑Profilen für den Stahlbau nach gängigen DIN‑Normen.
Diese Kategorie bietet CAD-FILES für den Stahlbau. Dabei werden Stahlbauprofile im Format DWG als 2D-Blöcke zum Download angeboten. Konstrukteure finden hier:

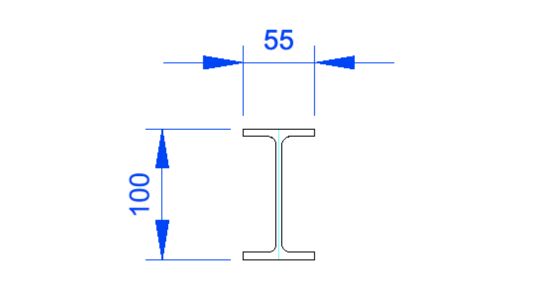

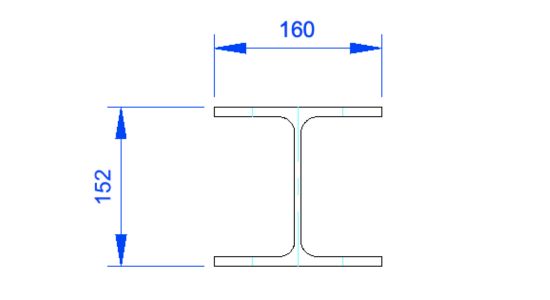

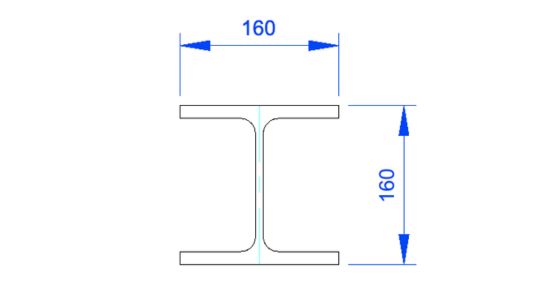

- HEA, HEB und IPE Träger nach aktuellen Industrienormen

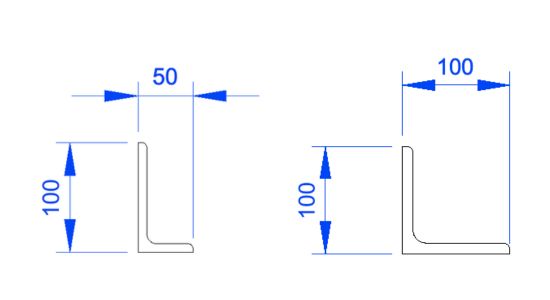

- Profile von Winkelstahl als 2D-Blöcke

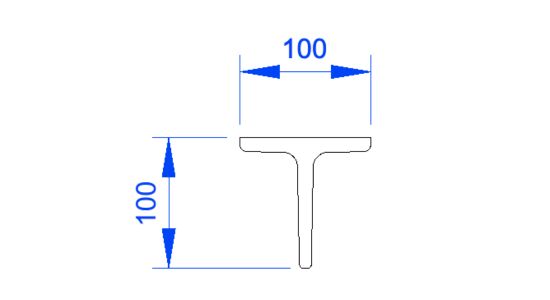

- U-Stahl und T-Stahl im Profilschnitt
Anzeige:
Anwendung der Profile
Die Verwendung von DWG‑Blöcken für den Stahlbau ermöglicht eine präzise und effiziente Konstruktion von Tragwerken und Stahlbaukomponenten. Besonders bei der Planung mit genormten Stahlbauprofilen – darunter HEA/HEB‑Träger, IPE‑Profile, U‑Profile, T‑Profile und Winkel – bieten standardisierte CAD‑Elemente einen erheblichen Mehrwert. Die Blöcke basieren auf den gängigen europäischen Normen und enthalten exakte Querschnittsgeometrien, sodass sie ohne zusätzliche Anpassungen direkt in technische Zeichnungen integriert werden können.
Für Konstrukteure bedeutet dies eine deutliche Zeitersparnis: Wiederkehrende Profilformen müssen nicht manuell modelliert werden, sondern stehen sofort in konsistenter Qualität zur Verfügung. Gleichzeitig erhöht sich die Planungssicherheit, da die Abmessungen der DWG‑Blöcke den realen Profilen entsprechen und somit eine zuverlässige Grundlage für statische Berechnungen, Detailplanungen und Fertigungsunterlagen bilden.
Die DWG‑Blöcke lassen sich sowohl in 2D‑Grundrissen und Schnitten als auch in 3D‑Modellen einsetzen. Dadurch eignen sie sich ideal für klassische CAD‑Workflows ebenso wie für moderne BIM‑Prozesse. Ergänzende Informationen wie Profilbezeichnungen, Gewichte oder Materialangaben können integriert werden, um die Weiterverarbeitung in Stücklisten oder Ausführungsplänen zu unterstützen.
Mit den verfügbaren Stahlbau‑Downloads auf cad-markt.de erhalten Anwender eine professionelle, normgerechte und sofort einsetzbare Bibliothek, die den gesamten Konstruktionsprozess im Stahlbau beschleunigt und die Qualität der technischen Dokumentation nachhaltig verbessert.
Profile zum Download
FAQs:
Wie verwendet man Multilinien?
Multilinien in AutoCAD sind spezielle Linienobjekte, die aus mehreren parallel verlaufenden Linien bestehen, die als eine Einheit gezeichnet und bearbeitet werden. Sie werden oft für Wände oder ähnliche Strukturen verwendet, bei denen mehrere Linien gleichzeitig gebraucht werden.
Wo finde ich Gewichte für die Stahlbauprofile?
Die Gewichte für die einzelnen Stahlbauprofile sind immer in der entsprechenden Norm in der Tabelle zu finden. Ich habe aber eine Excel-Tabelle erstellt in der die Werte enthalten sind. Den Link dazu finden Sie unten unter relevante Links.
Was für Vorteile hat es, wenn die DWG-Blöcke auf Layer 0 liegen?
Wenn sie den Block in die Zeichnung einfügen, übernimmt er sofort den aktuell eingestellten Layer. Also wenn der aktuelle Layer die Farbe blau hat, wird der Block in Blau dargestellt.
Das gilt auch für Linienarten und Linienstärken.
Autor: Ingenieur Michael Jähnichen (30 Jahre Erfahrung in der Konstruktion Maschinen und Anlagenbau mit INVENTOR und AutoCAD)
