Märklin K-Gleis Spurweite H0 (dwg)

Märklin K-Gleise sind ein klassisches Gleissystem für die Spurweite H0 (1:87), das Märklin von 1954 bis 2000 produzierte.

Gezeichnete Blöcke für die Planung der Modelleisenbahn.

Aufbau und Merkmale

Die K-Gleise bestehen aus einem Messingprofil mit dem charakteristischen Märklin-Mittelleiter (Dreileitersystem), der in Form von Buckeln aus dem Gleis herausragt. Die Schwellen sind aus grauem Kunststoff gefertigt und geben dem Gleis ein realistisches Aussehen. Der Gleiskörper ist einteilig und formstabil, was die Verlegung erleichtert.

Technische Daten

Das Schienenprofil entspricht dem Code-100-Standard (2,5 mm Höhe). Die Standardlänge eines geraden Gleises beträgt 180 mm, der Standardradius bei Kurvengleisen 360 mm (R1) und 437,5 mm (R2). Weichen sind in verschiedenen Ausführungen verfügbar (links, rechts, symmetrisch).

Stromversorgung

Als Dreileitersystem nutzen die K-Gleise zwei äußere Schienen als gemeinsamen Rückleiter und den Mittelleiter für die Fahrspannung. Die Verbindung zwischen den Gleisabschnitten erfolgt über Schienenverbinder, die gleichzeitig die elektrische Verbindung herstellen.

Gleispläne Modelleisenbahn Spur H0

Gezeichnet in mm. Mit Hilfe dieser Blöcke können Sie Ihre Gleispläne selbst entwickeln.
Es sind alle Märklin-Gleise enthalten.
Alle Blöcke sind zusätzlich bemaßt und mit den Artikelnummern bezeichnet..

Darstellung der DWG-Blöcke:

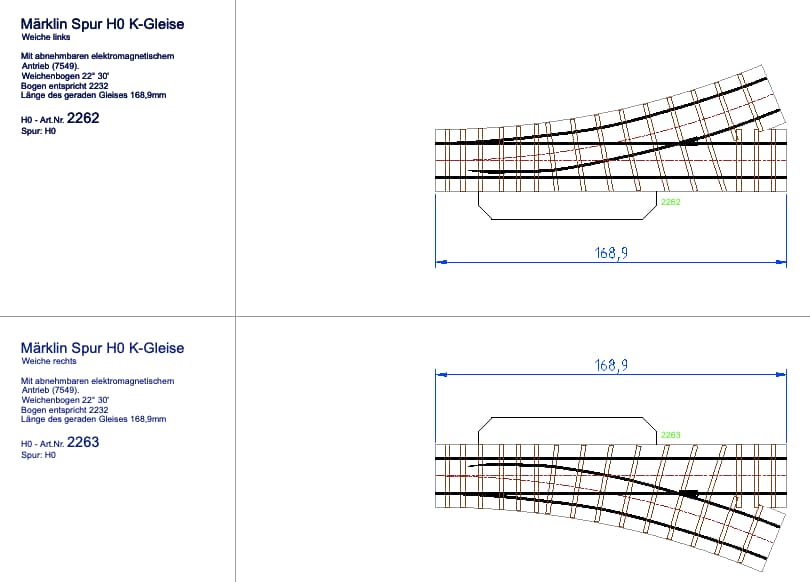

Weiche links Nr. 2262 + Weiche rechts Nr.2263, Format DWG (AutoCAD)

Als Grundriss gezeichnete 2D-Blöcke Märklin Weichen Spur H0 K-Gleis Weiche links und Weiche rechts

Inhalt der Datei:

2200 - Gerades Gleisstück 1/1 Länge
2201 - Gerades Gleisstück 1/2 Länge
2202 - Gerades Gleisstück 1/4 Länge
2203 - Gerades Gleisstück 1/6 Länge
2204 - Gerades Gleisstück 1/8 Länge
2207 - Gerades Gleisstück Länge 156 mm
2206 - Gerades Gleisstück Länge 168,9 mm
2209 - Gerades Gleisstück Länge 217,9 mm
2293 - Gerades Gleisstück Länge 41,3 mm
2208 - Gerades Gleisstück Länge 35,1 mm
2292 - Übergangsgleis zum M-Gleis
2290 - Übergangsgleis zum M-Gleis (Delta und Digital)
2205 - Flexibles Gleis
2210 - Gebogenes Gleis 1/1 45° Radius 295,4 mm
2221 - Gebogenes Gleis 1/1 30° Radius 360 mm
2223 - Gebogenes Gleis 1/2 15° Radius 360 mm
2224 - Gebogenes Gleis 1/4 7°30' Radius 360 mm
2231 - Gebogenes Gleis 1/1 30° Radius 424,6 mm
2232 - Gebogenes Gleis 3/4 22°30' Radius 424,6 mm
2233 - Gebogenes Gleis 1/2 15° Radius 424,6 mm
2234 - Gebogenes Gleis 1/4 7°30' Radius 424,6 mm
2235 - Gebogenes Gleis 1/8 3°45' Radius 424,6 mm
2241 - Gebogenes Gleis 1/1 30° Radius 553,9 mm
2251 - Gebogenes Gleis 1/1 30° Radius 618,5 mm
2229 - Gebogenes Gleis 1/2 15° Radius 360 mm
2274 - Gebogenes Gleis 14°26' Gegenbogen der Weichen 2272 und 2273
2239 - Gebogenes Schaltgleis 1/2 15° Radius 424,6 mm
2299 - Schaltgleis gerade 1/2 Länge
2297 - Entkupplungsgleis gerade 1/2 Länge
2295 - Kontaktgleis-Satz 1/2 Länge
2262 - Weiche links (elektr. Antrieb)
2263 - Weiche rechts (elektr. Antrieb)
2260 - Doppelte Kreuzungsweiche
22715 - Weiche links (Handschalthebel)
22716 - Weiche rechts (Handschalthebel)
2268 - Bogenweiche links (elektr. Antrieb)
2269 - Bogenweiche rechts (elektr. Antrieb)
2265 - Weiche links (Handschalthebel)
2266 - Weiche rechts (Handschalthebel)
2257 - Kreuzung (Kreuzungswinkel 14°26')
2258 - Kreuzung (Kreuzungswinkel 45°)
2259 - Kreuzung (Kreuzungswinkel 22°30')
2275 - Doppelte Kreuzungsweiche (Handschalthebel)

FAQs:

In welchem Maßstab sind die Gleisblöcke gezeichnet?

Alle Blöcke sind im Maßstab 1:1 in Millimetern gezeichnet. Sie können den Maßstab in Ihrem CAD-Programm nach Bedarf anpassen.

Was ist der Unterschied zwischen DWG- und DXF-Format?

DWG ist das native Dateiformat von AutoCAD und bietet volle Funktionalität. DXF ist ein offenes Austauschformat, das von fast allen CAD-Programmen gelesen werden kann. Inhaltlich sind die Gleisblöcke identisch.

Wie erfolgt der Download nach dem Kauf?

Der Kauf und Download wird über das Portal Digistore24 abgewickelt. Nach der Zahlung (u.a. per PayPal möglich) erhalten Sie sofort Zugang zum Download.
