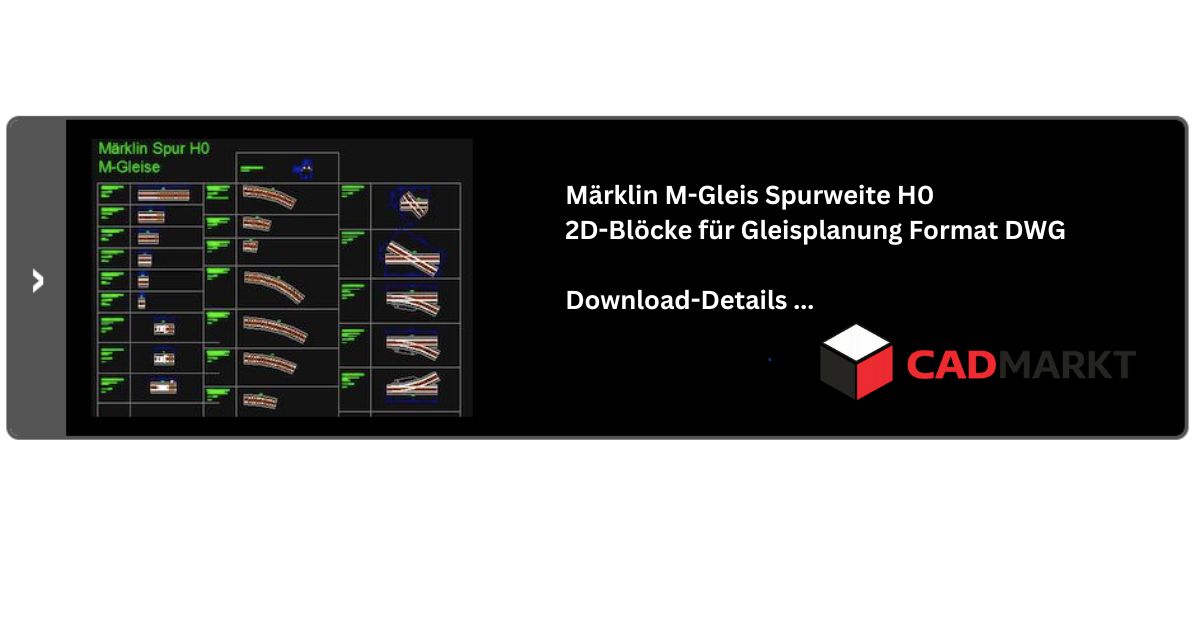

Gezeichnete Gleissymbole mit Bezeichnungen, Text: Märklin Spur H0, Schwarzer Hintergrund von CAD-Programm

: M.Jähnichen; Gleisplanung; 01. Juni 2026

Märklin M-Gleis Spurweite H0 (dwg)

Gezeichnete Blöcke für die Planung der Modelleisenbahn

Märklin M-Gleise

Märklin M‑Gleise sind das klassische, robuste Gleissystem von Märklin aus Metall. Diese Gleise wurden von 1956 bis 1998 produziert. Sie haben Punktkontakte, die sogenannten „Pukos“ und sind in der Metallbettung integriert. Durch ihre Zuverlässigkeit sind sie sehr beliebt.

Was macht Märklin M‑Gleise aus?

Hier sind nach meiner Meinung einige der wichtigsten Merkmale dieses Gleissystems.

Metallbettung — Das Gleisbett besteht aus geprägtem Metall, was Stabilität und ein charakteristisches Geräusch beim Fahren erzeugt.
Punktkontakte — Ab 1956 ersetzten kleine Punktkontakte den früheren durchgehenden Mittelleiter. Dadurch wirken die Gleise vorbildnäher.
Hohlprofil-Schienen — Die Schienen bestehen aus Blechprofilen, die zwar rostanfällig sind, aber sehr langlebig.
Hohe Betriebssicherheit — Viele Modellbahner schätzen die extreme Zuverlässigkeit des Systems, besonders im Analogbetrieb.
Große Auswahl an Gleisstücken — Von Standardgeraden über Kontaktgleise bis zu Kreuzungen und Bogenweichen. Eine vollständige Liste umfasst über 70 Artikelnummern.

Gleispläne Modelleisenbahn Spur H0

Gezeichnet in mm. Mit Hilfe dieser Blöcke können Sie Ihre Gleispläne selbst entwickeln.
Es sind alle Märklin-Gleise enthalten.
Alle Blöcke sind zusätzlich bemaßt und mit den Artikelnummern bezeichnet..

Darstellung der DWG-Blöcke:

Beispiel Bögen 1/1 Länge + 1/2 Länge, Format DWG (AutoCAD)

Hintergrund weiss, Gleisbögen Märklin Spur H0 M-Gleis Nr. 5100 und Nr. 5101 im Grundriss gezeichnet, 1/1 Länge und 1/2 Länge, Text: Märklin H0 M-Gleise

Inhalt der Datei:

5106 - Gerades Gleisstück 1/1 Länge
5107 - Gerades Gleisstück 1/2 Länge
5129 - Gerades Gleisstück 70mm
5108 - Gerades Gleisstück 1/4 Länge
5109 - Gerades Gleisstück 3/16 Länge
5110 - Gerades Gleisstück 1/8 Länge
7090 - Prellbock unbeleuchtet
7091 - Prellbock beleuchtet
5112 - Entkupplungsstück 1/2 Länge
5100 Gebogenes Gleisstück 1/1 Länge 30° R=360mm
5101 Gebogenes Gleisstück 1/2 Länge 15° R=360mm
5102 Gebogenes Gleisstück 1/4 Länge 7,5° R=360mm
5120 Gebogenes Gleisstück 1/1 Länge 45° R=286mm
5200 Gebogenes Gleisstück 1/1 Länge 30° R=437,4mm
5206 Gebogenes Gleisstück 5/6 Länge 24° R=437,4mm
5201 Gebogenes Gleisstück 1/2 Länge 15° R=437,4mm
5205 Gebogenes Gleisstück 1/6 Länge 5°43' R=437,4mm
5211 Kreuzung Länge 98mm
5114 Kreuzung Länge 193mm
5121R Weiche rechts 180mm (Handbetrieb)
5117R Weiche rechts 180mm (elektr. Antrieb)
5121L Weiche links 180mm (Handbetrieb)
5117L Weiche links 180mm (elektr. Antrieb)
5202R Weiche rechts Länge 180mm 24°17' (elektr. Antrieb)
5202L Weiche links Länge 180mm 24°17' (elektr. Antrieb)
5128 Doppelte Kreuzungsweiche Länge 193mm 30° (elektr. Antrieb)
5207 Doppelte Kreuzungsweiche Länge 180mm 23°16' (elektr. Antrieb)

Bestellung der DWG/DXF-FILES Modellbahnplanung:

Bestellung zum Preis von 4,00 EURO (inkl. MWSt.)

Die Bestellung und der Download wird über das Portal " digistore24 " ausgeführt.

📦 Downloadpaket jetzt kaufen

( Bezahlung u.a. auch mit Paypal möglich )

Downloadpaket:
✔ komplette Modellbahn Gleissysteme
Inhaltsverzeichnis: Downloadpaket Modellbahnplanung

FAQs:

In welchem Maßstab sind die Gleisblöcke gezeichnet?

Alle Blöcke sind im Maßstab 1:1 in Millimetern gezeichnet. Sie können den Maßstab in Ihrem CAD-Programm nach Bedarf anpassen.

Was ist der Unterschied zwischen DWG- und DXF-Format?

DWG ist das native Dateiformat von AutoCAD und bietet volle Funktionalität. DXF ist ein offenes Austauschformat, das von fast allen CAD-Programmen gelesen werden kann. Inhaltlich sind die Gleisblöcke identisch.

Wie erfolgt der Download nach dem Kauf?

Der Kauf und Download wird über das Portal Digistore24 abgewickelt. Nach der Zahlung (u.a. per PayPal möglich) erhalten Sie sofort Zugang zum Download.
