Märklin C-Gleis Spurweite H0 - AutoCAD-Blöcke Format DWG

: M.Jähnichen; Gleisplanung; 17. August 2026

Märklin C-Gleis Spurweite H0 (dwg)

Märklin C-Gleise sind ein klassisches Gleissystem für die Spurweite H0 (1:87), das Märklin von 1996 bis heute produzierte.

Gezeichnete Blöcke für die Planung der Modelleisenbahn.

Aufbau und Merkmale

Schotterbett mit Klick‑Verbindung – Das C‑Gleis besitzt eine patentierte Rastverbindung, die mechanisch und elektrisch gleichzeitig verriegelt. Dadurch entsteht eine stabile, präzise Gleisgeometrie ohne Schrauben.
Realistische Optik – Das Gleisbett ist in gealterter Basalt‑Schotterstruktur ausgeführt, 40 mm breit und vollständig maßstäblich.
Edelstahl‑Schienenprofil – Rostfrei, stabil und mit 2,3 mm Profilhöhe (Code 90) nahezu vorbildgerecht.
Unsichtbare elektrische Verbindung – Keine sichtbaren Schienenverbinder; die Verbindung erfolgt komplett im Gleiskörper.
Modular & trittfest – Der Gleiskörper ist formstabil, für häufigen Auf‑ und Abbau geeignet und nahezu unverwüstlich.

Technische Daten

Spur: H0 (1:87)
Profilhöhe: 2,3 mm (Code 90)
Schotterbettbreite: 40 mm
Material: Hochwertiger Kunststoff (ASA bei neueren Serien) + Edelstahlprofil
Gleisverbindung: Patentierte Klick‑Rastverbindung (DBP 40 33 440)
Kompatibilität: Übergangsgleise zu M‑ und K‑Gleis verfügbar

Stromversorgung

Mittelleiter‑System (Märklin H0) – Funktionssicherer Betrieb über Punktkontakte im Gleisbett; Außenschienen dienen als gemeinsame Masse.
Digitalbetrieb optimiert – Das C‑Gleis ist für Märklin Digital ausgelegt; Leistung und Daten werden direkt über das Gleis übertragen.
Separate Anschlüsse möglich – Fahrstrom und Schaltstrom (Weichen, Signale) können getrennt geführt werden, wie in Märklin‑Plänen empfohlen.
Platz für Antriebe & Decoder – Unter dem Gleis ist Raum für Weichenantriebe, Decoder und Kabelverlegung.

Gleispläne Modelleisenbahn Spur H0

Gezeichnet in mm. Mit Hilfe dieser Blöcke können Sie Ihre Gleispläne selbst entwickeln.
Es sind alle Märklin-Gleise enthalten.
Alle Blöcke sind zusätzlich bemaßt und mit den Artikelnummern bezeichnet..

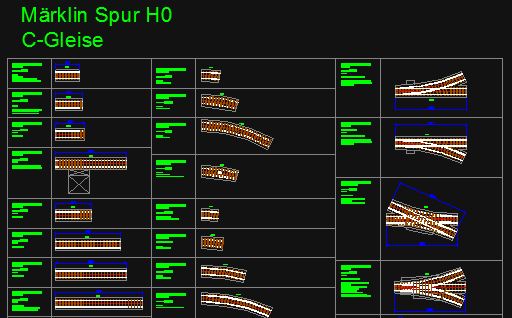

Darstellung der DWG-Blöcke:

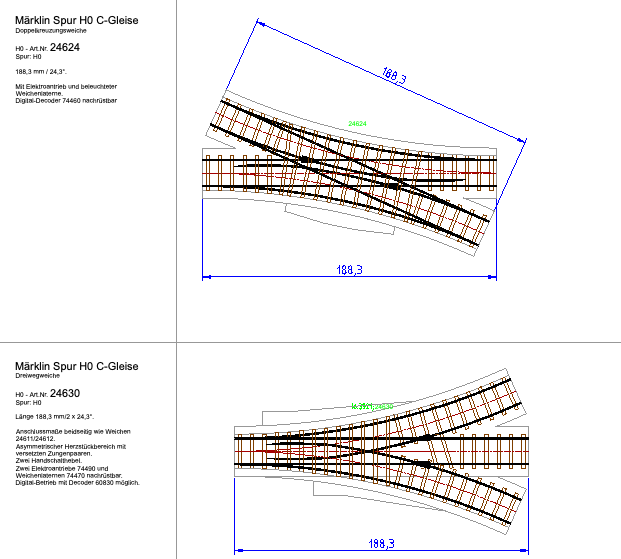

Doppelkreuzungsweiche Nr. 24624 + Dreiwegweiche Nr.24630, Format DWG (AutoCAD)

Inhalt der Datei:

24064 - Gerades Gleisstück Länge 64,3mm
24071 - Gerades Gleisstück Länge 70,8mm
24077 - Gerades Gleisstück Länge 77,5mm
24088 - Anschlussgleis Länge 188,3mm
24094 - Gerades Gleisstück Länge 94,2mm
24172 - Gerades Gleisstück Länge 171,7mm
24188 - Gerades Gleisstück Länge 188,3mm
24229 - Gerades Gleisstück Länge 229,3mm
24236 - Gerades Gleisstück Länge 236,1mm
24922 - Übergangsgleis zum K-Gleis Länge 180mm
24951 - Übergangsgleis zum M-Gleis Länge 180mm
24260 - Gerades Gleisstück Länge 360mm
24977 - Gleisende mit Prellbock
24978 - Gleisende mit Prellbock mit Beleuchtung
24994 - Schaltgleis gerade Momentkontakt über Fahrzeugschleifer.
24995 - Kontaktgleis-Satz
24997 - Entkupplungsgleis
24107 - Gebogenes Gleis R1 = 360mm / 7,5°
24115 - Gebogenes Gleis R1 = 360mm / 15°
24130 - Gebogenes Gleis R1 = 360mm / 30°
24194 - Gebogenes Schaltgleis R1 = 360mm / 15°
24206 - Gebogenes Gleis R2 = 437,5mm / 5,7°
24207 - Gebogenes Gleis R2 = 437,5mm / 7,5°
24215 - Gebogenes Gleis R2 = 437,5mm / 15°
24224 - Gebogenes Gleis R2 = 437,5mm / 24,3°
24230 - Gebogenes Gleis R2 = 437,5mm / 30°
24294 - Schaltgleis gebogen R2 = 437,5mm / 15°
24315 - Gebogenes Gleis R3 = 515mm / 15°
24330 - Gebogenes Gleis R3 = 515mm / 30°
24430 - Gebogenes Gleis R4 = 579,3mm / 30°
24530 - Gebogenes Gleis R5 = 643,6mm / 30°
24912 - Gebogenes Gleis R = 1114,6mm / 12,1°
24611 - Weiche links
24612 - Weiche rechts
24624 - Doppelkreuzngsweiche
24630 - Dreiwegweiche
24640 - Kreuzung
24649 - Kreuzung
24671 - Bogenweiche links R = 360mm / 30°
24672 - Bogenweiche rechts R = 360mm / 30°
24771 - Bogenweiche links R = 515mm / 30°
24772 - Bogenweiche rechts R = 515mm / 30°
24711 - Schlanke Weiche links
24712 - Schlanke Weiche rechts
24740 - Schlanke Kreuzung

FAQs:

In welchem Maßstab sind die Gleisblöcke gezeichnet?

Alle Blöcke sind im Maßstab 1:1 in Millimetern gezeichnet. Sie können den Maßstab in Ihrem CAD-Programm nach Bedarf anpassen.

Was ist der Unterschied zwischen DWG- und DXF-Format?

DWG ist das native Dateiformat von AutoCAD und bietet volle Funktionalität. DXF ist ein offenes Austauschformat, das von fast allen CAD-Programmen gelesen werden kann. Inhaltlich sind die Gleisblöcke identisch.

Wie erfolgt der Download nach dem Kauf?

Der Kauf und Download wird über das Portal Digistore24 abgewickelt. Nach der Zahlung (u.a. per PayPal möglich) erhalten Sie sofort Zugang zum Download.
