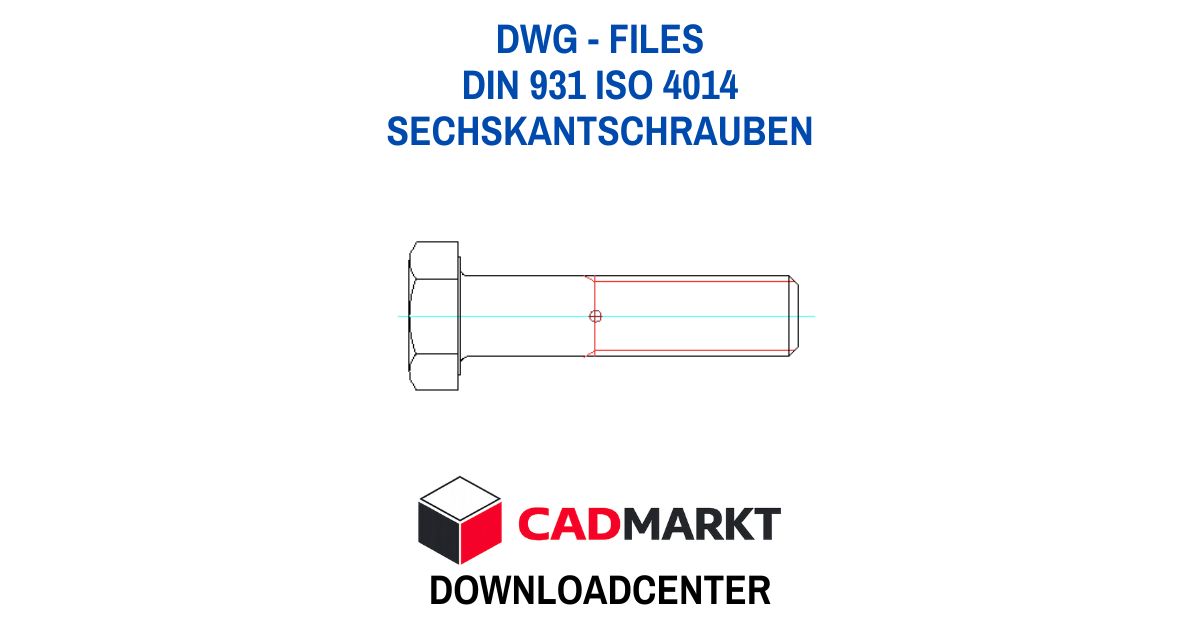

DIN 931 ISO 4014 Sechskantschrauben - DWG Download (AutoCAD Block)
Die Einsatzgebiete der Sechskantschrauben nach DIN 931 ISO 4014 sind in der Industrie sehr vielseitig.
Das Angebot hier im CADMARKT umfasst die Größen M5 bis M36 in Seitenansicht und Draufsicht.
Anzeige:
Einsatz von Sechskantschrauben
Im Prinzip sind Sechskantschrauben die am häufigsten verwendeten Schrauben. Sie werden in allen Industriezweigen verwendet.
Typische Einsatzbereiche
-
Maschinenbau
-
Anlagen- und Elektrotechnik
-
Werkzeuge & Spanntechnik
-
Automobil- und Nutzfahrzeugbau
Angaben zur Schlüsselweite bei Sechskantschrauben:
Die Schlüsselweiten (SW) für Sechskantschrauben nach DIN 933 / DIN 931 / ISO 4014/4017 sind genormt.
| Gewindegröße | Schlüsselweite (SW) in mm |
|---|---|
| M5 | 8 |
| M6 | 10 |
| M8 | 13 |
| M10 | 17 |
| M12 | 19 |
| M14 | 22 |
| M16 | 24 |
| M18 | 27 |
| M20 | 30 |
| M22 | 32 |
| M24 | 36 |
| M27 | 41 |
| M30 | 46 |
| M33 | 50 |
| M36 | 55 |
Download der DWG-Files:
