DIN 580 Ringschraube - 3D-Model als STEP-FILE

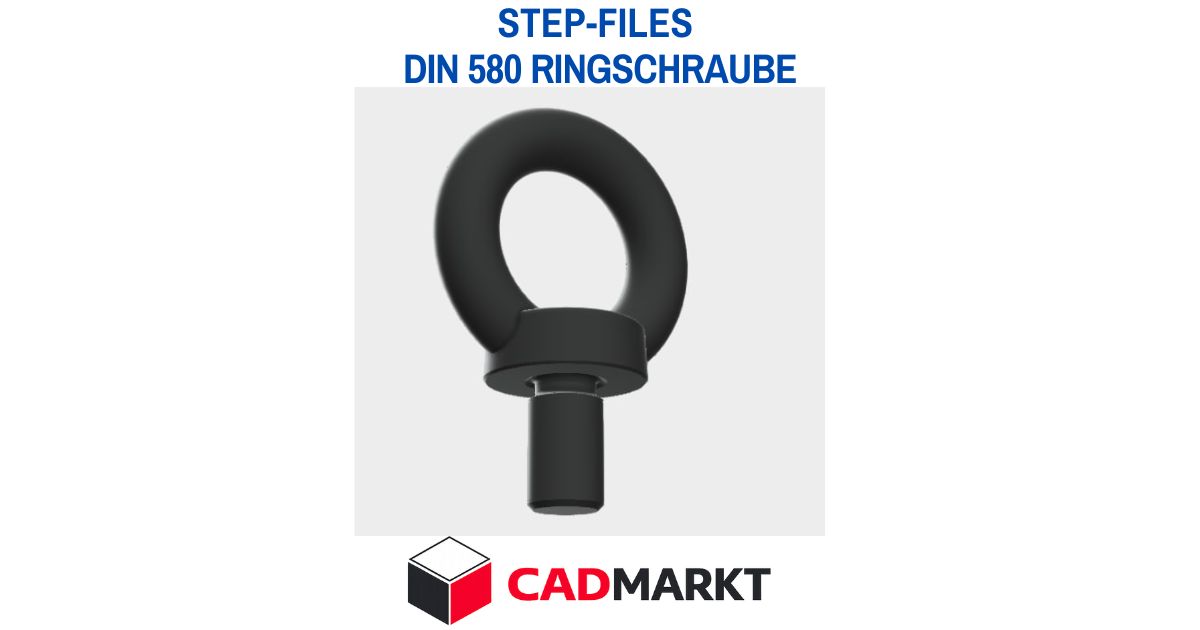

Bei dem 3D-Modell handelt es sich um eine Ringschraube nach DIN 580.
Dieses Modell kann in verschiedenen 3D-Formaten heruntergeladen werden.
Anzeige:
DIN 580 Ringschraube
Ringschrauben nach DIN 580 sind genormte Anschlagmittel aus Stahl (Werkstoff C15E), die zum Heben und Transportieren von Lasten in Maschinen- und Anlagenbau eingesetzt werden. Sie bestehen aus einem Gewindeschaft mit angeschmiedetem Ring und werden vollständig in ein Innengewinde eingeschraubt, wobei die Auflagefläche vollflächig aufliegen muss.
Die Norm legt für jede Gewindegröße (M6 bis M100x6) zulässige Tragfähigkeiten fest, gestaffelt nach Zugrichtung: axial (senkrecht nach oben), bis max. 45° Neigungswinkel und seitlich eingeschraubt bis max. 45°. Seitenzug außerhalb dieser 45°-Grenze ist unzulässig.
Ringschrauben nach DIN 580 gelten als Anschlagpunkte im Sinne der Maschinenrichtlinie 2006/42/EG und benötigen eine CE-Kennzeichnung sowie eine Kennzeichnung der Tragfähigkeit (WLL).
Über folgenden Link bekommen Sie eine große Auswahl an Ringschrauben nach DIN 580 in verschiedenen Ausführungen und Materialien
Diese Downloads sind gratis. Sie müssen sich nur auf 3DFindit registrieren (kostenlos).
Download bei 3DFindit
Hier einige Bemerkungen zum Download der 3D Files.
Sie können ohne Registrierung die Dateien nicht downloaden.
Es werden von den Modellen verschiedene Formate zum Download angeboten.
hier einige Beispiele:
- AutoCAD dwg
- Catia V5
- DXF-Files
- STEP Files
- Inventor 3D und 2D
Die Dateien werden nach der Auswahl erzeugt und bei mehreren als gepackter zip-file heruntergeladen.
Des weiteren können von den 3D-Modellen 2D-Ansichten generiert werden. Diese stehen dann auch zum Download zur Verfügung.
Verwenden sie diesen Schalter im Fenster:
