ANSI Flansche B16.5 150lbs
ANSI Flansche B16.5 150lbs - DWG Download
2D-DWG-Zeichnungen für ANSI/ASME B16.5 Flansche in der Druckstufe 150lbs sind nach Norm mit allen relevanten Anschlussmaßen wie Bohrbild, Außendurchmesser und Dichtfläche definiert. Auf cad-markt.de findest du kostenlose DWG-Downloads für genormte Flansche und weitere technische CAD-Zeichnungen.
Anzeige:
📘 Was sind ANSI Flansche nach B16.5?
ANSI-Flansche sind genormte Verbindungselemente für den Anlagen- und Industriebau. Die Norm ASME B16.5 definiert Abmessungen, Toleranzen und Druckklassen – mit einheitlichem Lochbild und standardisierten Maßen sind Flansche mit anderen Herstellern problemlos austauschbar.
👉 Typische Merkmale:
- genormte Lochbilder
- definierte Druckklassen
- standardisierte Abmessungen
👉 Dadurch sind Flansche verschiedener Hersteller problemlos austauschbar.
📏 Was bedeutet B16.5 und 150 lbs?
Die Bezeichnung beschreibt die technische Norm und Druckklasse:
- ASME B16.5 → Norm für Rohrflansche und Flanschverbindungen
- 150 lbs → Druckklasse (Pressure Class)
👉 Bedeutung der Druckklasse:
- geeignet für niedrigere Druckbereiche
- abhängig von Temperatur und Material
- häufig eingesetzt in Heizungsanlagen
👉 Diese Angaben sind entscheidend für die Auswahl des richtigen Flansches.
📐 Unterschiede der Druckklassen bei ANSI-Flanschen
ANSI-Flansche nach ASME B16.5 sind in definierten Druckklassen erhältlich, die den zulässigen Betriebsdruck in Abhängigkeit von Werkstoff und Temperatur festlegen – angegeben in „lbs"-Klassen (Pound Class)
Die wichtigsten Druckklassen im Überblick:
- 150 lbs → für niedrige bis mittlere Druckbereiche
- 300 lbs → für mittlere Druckbereiche und höhere Belastungen
- 600 lbs und höher → für hohe Druck- und Temperaturanforderungen
Die Druckklasse 150 lbs stellt einen häufig verwendeten Standard im Heizungsbau dar, da sie eine gute Balance zwischen Belastbarkeit und Wirtschaftlichkeit bietet.
👉 Typische Einsatzbereiche:
- Wasserleitungen
- Heizungsanlagen
- allgemeiner Rohrleitungsbau
👉 Wichtig:
Die tatsächliche Druckbelastbarkeit hängt zusätzlich von Faktoren wie Material, Temperatur und Medium ab.
🔥 Unterschied zu 300 lbs Flanschen
- 150 lbs → Standarddruck für Heizungsanlagen und Wasserleitungen
- 300 lbs → höhere Belastung für Kraftwerksanlagen und Anlagen in der chemischen Indistrie
⚙️ Einsatz im Anlagenbau
ANSI-Flansche der Klasse 150 lbs werden eingesetzt in:
- Heizungssystemen
- Energie- und Kraftwerksanlagen
- chemischen Anlagen
- Rohrleitungssystemen
👉 Sie ermöglichen eine gut lösbare sowie sichere Verbindung von Anlagenteilen.
📥 CAD Download – ANSI Flansche B16.5 (150 lbs)
Die CAD-Dateien enthalten:
- verschiedene Nennweiten
- Seitenansicht und Draufsicht
- normgerechte Darstellung
Details:
- Format: DWG
- direkt nutzbar in CAD-Programmen
- skalierbar und anpassbar
👉 Ideal für:
- Konstrukteure
- Ingenieure
- Planer im Anlagenbau
Folgende Größen stehen zur Verfügung: 1/2" bis 16"

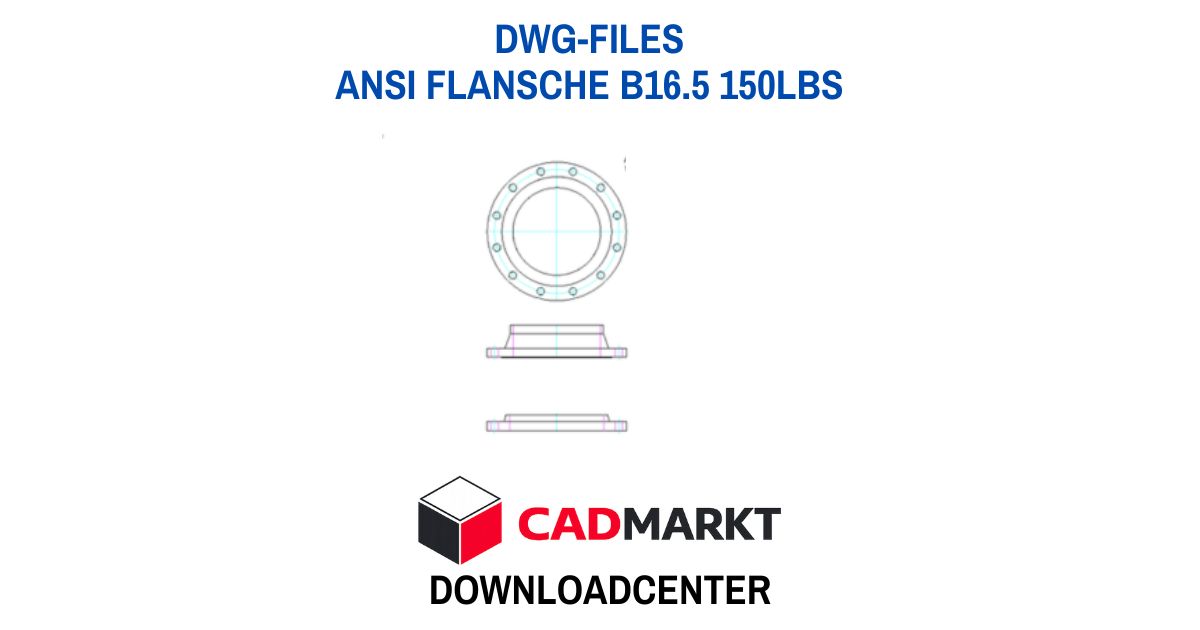

Gezeichnet sind jeweils Seitenansicht und Draufsicht.
Format: DWG
Bestellung der DWG-FILES FLANSCHE:
( Bezahlung u.a. auch mit Paypal möglich ) Downloadpaket: |
🧠 Praxis-Tipp
Beim Einsatz von ANSI-Flanschen solltest du beachten:
- passende Druckklasse wählen (z. B. 150, 300, 600 lbs)
- Material und Temperatur berücksichtigen
- Norm und Abmessungen prüfen
- Flanschtyp (z. B. Vorschweißflansch, Losflansch) richtig auswählen
👉 Eine falsche Auswahl kann zu Problemen im Betrieb führen.
❓ Häufige Fragen (FAQ)
Was ist ein ANSI Flansch B16.5?
Ein genormter Flansch nach ASME B16.5 für Rohrverbindungen im Anlagenbau.
Was bedeutet 150 lbs bei Flanschen?
Die Bezeichnung 150 lbs gibt die Druckklasse eines Flansches nach ASME B16.5 an und definiert den maximal zulässigen Betriebsdruck in Abhängigkeit von Material und Temperatur.
Sind in den Dateien die einzelnen Ansichten in Blöcken gespeichert?
Die Flansche stehen als DWG-Dateien zur Verfügung, und die Blöcke sind auf Layer 0 gezeichnet.
