DIN 2634 / DIN EN 1092-1 - Vorschweissflansche PN 25

: Flansche

Vorschweißflansche PN 25 nach DIN 2634 / DIN EN 1092-1: CAD-Daten für die effiziente Planung

Diese Seite bietet technische Informationen und CAD-Daten für Vorschweißflansche der Druckstufe PN 25 gemäß DIN 2634 und der neueren EN 1092-1 Typ 11. Nutzer können hier präzise CAD-Blöcke im DWG-Format für die Planung von Rohrleitungssystemen im Anlagenbau herunterladen.

Anzeige:

DWG-Download für AutoCAD und Konstruktionssoftware

Um den Planungsprozess zu beschleunigen, bietet cad-markt.de ein umfassendes Portfolio an normgerechten DWG-Zeichnungen. Anstatt Flansche mühsam nach Tabellenbuch selbst zu modellieren, können Konstrukteure die Dateien für alle gängigen Nennweiten direkt beziehen.

Vorteile der CAD-Daten von CADMARKT:

Sofort einsetzbar: Optimiert für AutoCAD und alle DWG-kompatiblen CAD-Systeme.
Normgetreu: Exakte Einhaltung der Maße nach DIN 2634 und DIN EN 1092-1.
Zeitersparnis: Reduzierung von Fehlern durch Verwendung geprüfter Standardbauteile.

Für Planer im Anlagenbau bedeutet der Einsatz dieser digitalen Vorlagen eine signifikante Effizienzsteigerung bei der Erstellung von Rohrleitungsplänen und Isometrien.

Folgende Größen stehen zur Verfügung: DN 25 bis DN 300

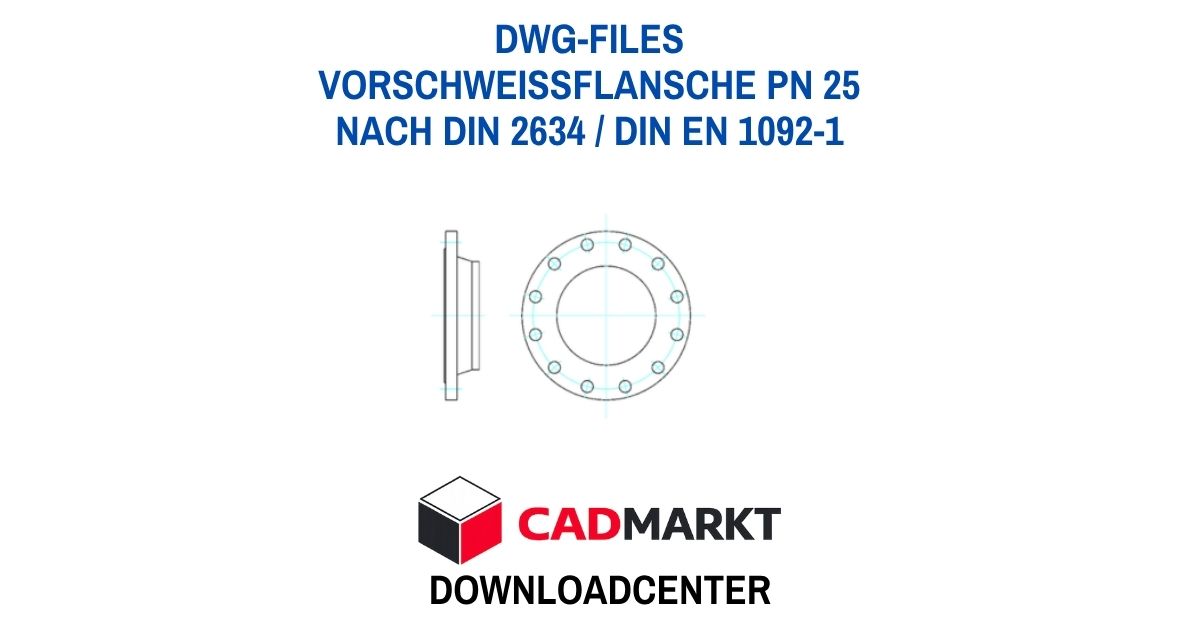

Gezeichnet sind jeweils Seitenansicht und Draufsicht.
Format: DWG

Die Flansche sind im Paket Flansche und im Gesamtpaket Anlagenbau enthalten.

Bestellung der DWG-FILES FLANSCHE:

Bestellung zum Preis von 4,00 EURO (inkl. MWSt.)

Die Bestellung und der Download wird über das Portal " digistore24 " ausgeführt.

📦 Downloadpaket jetzt kaufen

( Bezahlung u.a. auch mit Paypal möglich )

Downloadpaket:
✔ komplette Flanschsammlung
Inhaltsverzeichnis: Downloadpaket Anlagenbau - Flansche
