DIN 1587 Sechskant-Hutmutter - DWG Download (AutoCAD Block)

Die DIN 1587 beinhaltet die hohe Form. Hutmuttern schützen Gewinde und verhindern Verletzungen durch scharfkantige Schraubenenden. Sie wird auch in vielen Gebieten der Industrie eingesetzt.

Diese 2D-CAD-Blöcke von Skt.-Hutmuttern nach DIN 1587 stehen im CAD-Markt als direkter Download bereit. Die technische Zeichnung bietet höchste Präzision für Ihre Planungen und enthält:

3 Detail-Ansichten: Seitenansicht, Frontansicht, Draufsicht
Dateiformat: Universelle DWG-Datei (kompatibel mit AutoCAD, BricsCAD u.a.)
Einsatzbereich: Ideal für Konstruktionen im Maschinenbau und Anlagenbau

Einsatz von Hutmuttern nach DIN 15877

Die Hutmuttern in hoher Form werden vor allem da eingesetzt, wo in der Industrie das überstehende Gewinde geschützt werden muss.

Des weiteren werden Hutmuttern als dekorative Abdeckung von überstehenden Gewinden, vor allem in der Möbelindustrie eingesetzt.

In der Industrie ist vor allem der Anlagenbau ein Einsatzgebiet für deren Anwendung. Hier werden die Gewinde zur Demontage vor Staub und aggressiven Flüssigkeiten geschützt.

Typische Einsatzbereiche

Fahrrad- und Fahrzeugbau: Sicherung von Achsen und Schutzblechen.
Sportgeräte: Schutz vor Verletzungen an den Geräten.
Möbelbau: Dekorative Abdeckung von Verbindungen im sichtbaren Bereich.
Anlagenbau: Kapselung von Gewinden gegen Staub und aggressive Flüssigkeiten.

Materialien:

Edelstahl (A2/A4): Rostfrei, ideal für den Außenbereich und die Lebensmittelindustrie.
Stahl (verzinkt): Wirtschaftlich, guter Basisschutz gegen Korrosion im Innenbereich.
Messing: Funkenfrei, optisch edel (goldfarben) und sehr korrosionsbeständig.
Kunststoff (Polyamid): Extrem leicht, elektrisch isolierend und chemisch beständig.

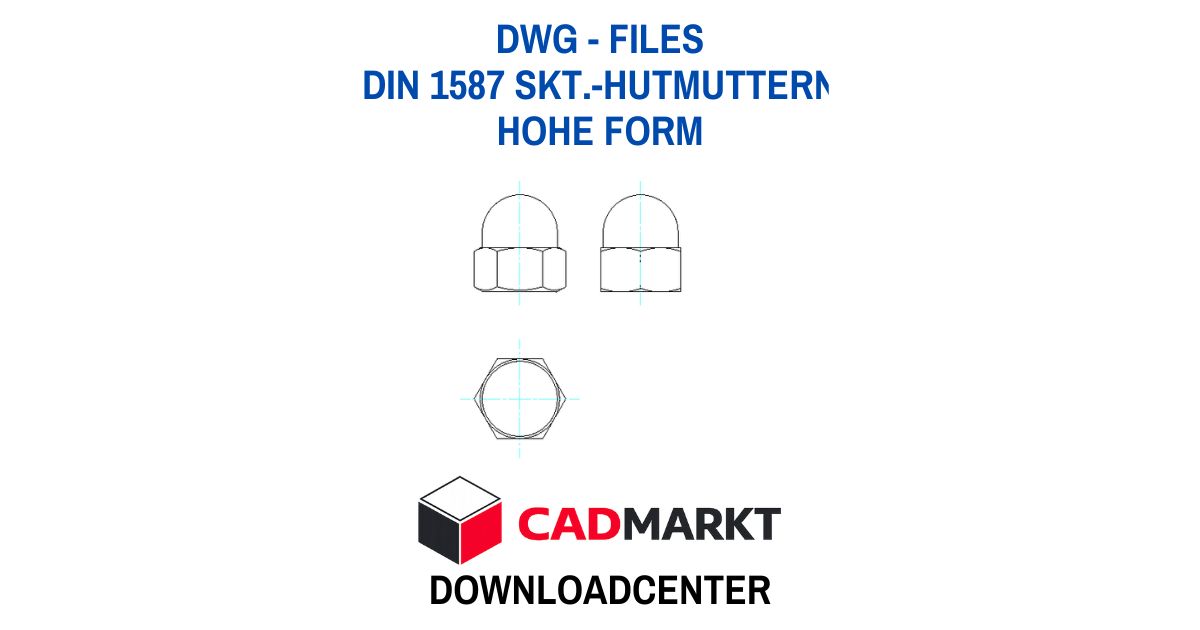

Bild Hutmutter M12 DIN 1587 3 Ansichten als technische Zeichnung
