DIN 316 - Flügelschrauben - DWG Download (AutoCAD Block)

Die Einsatzgebiete der Flügelschrauben nach DIN 316 sind da sinnvoll, wo eine schnelle, werkzeuglose Befestigung erforderlich ist. Sie eignen sich besonders für Verbindungen, die häufig gelöst und wieder festgezogen werden sollen.

 Anzeige:



Einsatz von Flügelschrauben

Sie werden vor allem im Maschinenbau, Anlagenbau, Elektrotechnik, Modellbau, Möbelbau, an Werkzeugen, Fitnessgeräten, Marktständen, Schraubzwingen, Fernsehhalterungen sowie im Automobil- und Nutzfahrzeugbau zur Fixierung von Bauteilen wie Batterien, Wagenhebern oder Verbandskästen eingesetzt.



Typische Einsatzbereiche

• Maschinenbau — Befestigung von Deckeln, Gehäusen, Abdeckungen oder Blechen ohne Werkzeug.

• Anlagen- und Elektrotechnik — Schnell lösbare Verbindungen an Geräten und Schaltschränken.

• Modellbau — Leichte, häufig verstellbare Fixierungen.

• Möbelbau — Werkzeuglose Montage und Verstellung.

• Werkzeuge & Spanntechnik — Schraubzwingen, Halterungen, Vorrichtungen.

• Automobil- und Nutzfahrzeugbau — Fixierung von Wagenhebern, Batterien, Verbandskästen.

• Marktstände & mobile Systeme — Schnelles Auf- und Abbauen.

• Fitnessgeräte — Verstellmechanismen, die oft von Hand bedient werden.



Darstellung

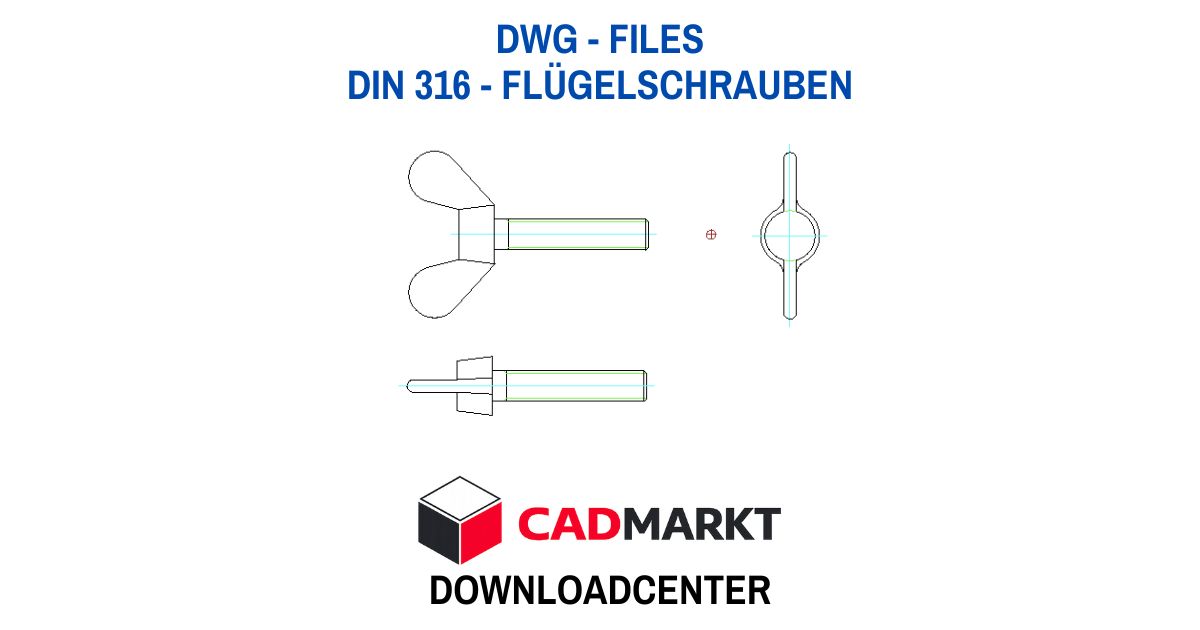

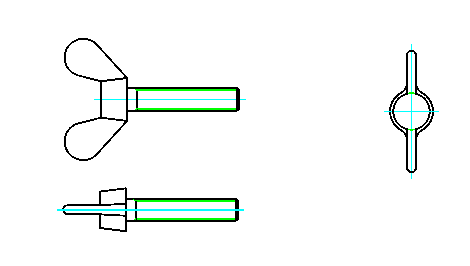

Flügelschraube als DWG-Block in 3 Ansichten



Download der DWG-Files:

Die Flügelschrauben nach DIN 316 sind als 2D-Blöcke im Downloadpaket enthalten.

2D-Blöcke im Format dwg - 2 Ansichten - Größen M4 bis M24

Einzelner Download

Diese Datei steht für eine kleine Spende zum direkten Download bereit.

Bezahlung und Download über die Seite KO-FI.

📦 CAD Download 1,55 Euro Spende ...

Downloadpaket Schrauben

Diese Dateien stehen für eine kleine Spende zum direkten Download bereit.

PAKETINHALT:

- DIN 316 - Flügelschrauben

- DIN 7991 EN ISO 10642 Senkschrauben mit Innensechskant

- DIN 931 ISO 4014 Sechskantschrauben

- DIN 912 ISO 4762 Zylinderkopfschraube

- DIN 580 - Ringschrauben

- DIN 84 - ISO 1207 Zylinderkopfschrauben mit Schlitz

Bezahlung und Download über die Seite KO-FI.com

📦 CAD Download 2,50 Euro Spende ...

Diese Datei ist außerdem im Paket Schrauben Muttern Stifte Bolzen enthalten.



Bestellung CAD-Daten:

FAQs:



Warum sind Flügelschrauben ohne Werkzeug bedienbar?

Entsprechend der Gewindegröße sind die ergonomischen Flügel der Schraube angepasst.



In welchen Materialien werden Flügelschrauben hergestellt?

Materialien: Stahl, Edelstahl, Messing, Temperguss.



Welche Größen gibt es lt. Norm?

 Lt. DIN 316 gibt es dir Größen von M4 bis M24. (sind in der Datei enthalten)
