Vorschweißflansche PN 10 nach DIN 2632 / DIN EN 1092-1: CAD-Daten für die effiziente Planung

Auf cad-markt.de stehen normgerechte DWG-Zeichnungen für Vorschweißflansche PN 10 nach DIN 2632 und DIN EN 1092-1 in vielen gängigen Nennweiten zum Download bereit. Die CAD-Dateien sind sofort einsetzbar in AutoCAD und kompatiblen Programmen – ideal für Konstrukteure und Planer im Rohrleitungs- und Anlagenbau.

Beachten Sie den Hinweis zu den Anschlußmaßen PN10 und PN16

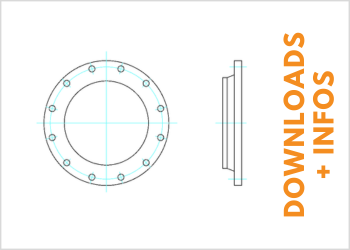

Was ist ein Vorschweißflansch PN 10?

Vorschweißflansche nach DIN 2632 - / DIN EN 1092-1 gehören zu den wichtigsten Verbindungselementen im Rohrleitungsbau, wenn es um sichere und langlebige Verbindungen bei Nenndrücken bis PN10 geht. Sie werden direkt an das Rohr angeschweißt und sorgen durch ihre konische Nackenform für eine optimale Kraftübertragung, wodurch Materialspannungen reduziert und die Betriebssicherheit erhöht wird.

Gefertigt aus robusten Stählen wie C22.8 oder P250GH, bieten DIN‑2632‑Vorschweißflansche hervorragende Schweißeigenschaften und eine hohe Beständigkeit gegenüber Druck- und Temperatureinflüssen. Die Flansche sind von DN 200 bis DN 400 erhältlich und erfüllen sämtliche Anforderungen der europäischen Normen für Druckgeräte und Rohrleitungssysteme.

Typische Einsatzbereiche:

Wasser- und Abwasseranlagen, Heizungs- und Lüftungssysteme, industrielle Prozessleitungen sowie den allgemeinen Maschinen- und Anlagenbau. Dank ihrer genormten Abmessungen lassen sich Vorschweißflansche DIN 2632 problemlos in bestehende Rohrleitungssysteme integrieren und mit passenden Dichtungen nach DIN EN 1514 zuverlässig abdichten.

Für Betreiber, Planer und Anlagenbauer bieten diese Flansche eine wirtschaftliche, langlebige und technisch ausgereifte Lösung für Niederdruckanwendungen. Ihre hohe Verfügbarkeit, Normtreue und einfache Verarbeitung machen sie zu einer bevorzugten Wahl im industriellen Rohrleitungsbau.

DWG-Download für AutoCAD und Konstruktionssoftware

Um den Planungsprozess zu beschleunigen, bietet der CADMARKT ein umfassendes Portfolio an normgerechten DWG-Zeichnungen. Anstatt Flansche mühsam nach Tabellenbuch selbst zu modellieren, können Konstrukteure die Dateien für alle gängigen Nennweiten (von DN 200 bis DN 400) direkt beziehen.

Vorteile der CAD-Daten von cad-markt.de:

Sofort einsetzbar: Optimiert für AutoCAD und alle DWG-kompatiblen CAD-Systeme.
Normgetreu: Exakte Einhaltung der Maße nach DIN 2632 und DIN EN 1092-1.
Zeitersparnis: Reduzierung von Fehlern durch Verwendung geprüfter Standardbauteile.

Für Planer im Anlagenbau bedeutet der Einsatz dieser digitalen Vorlagen eine signifikante Effizienzsteigerung bei der Erstellung von Rohrleitungsplänen.

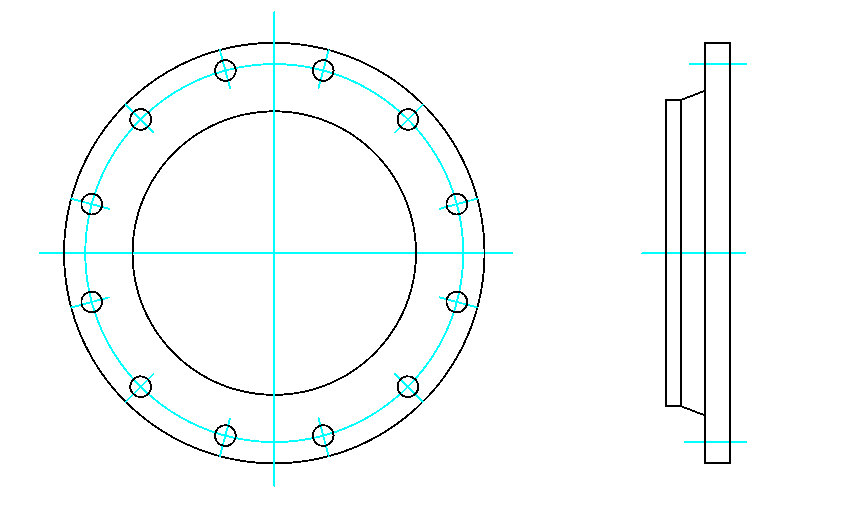

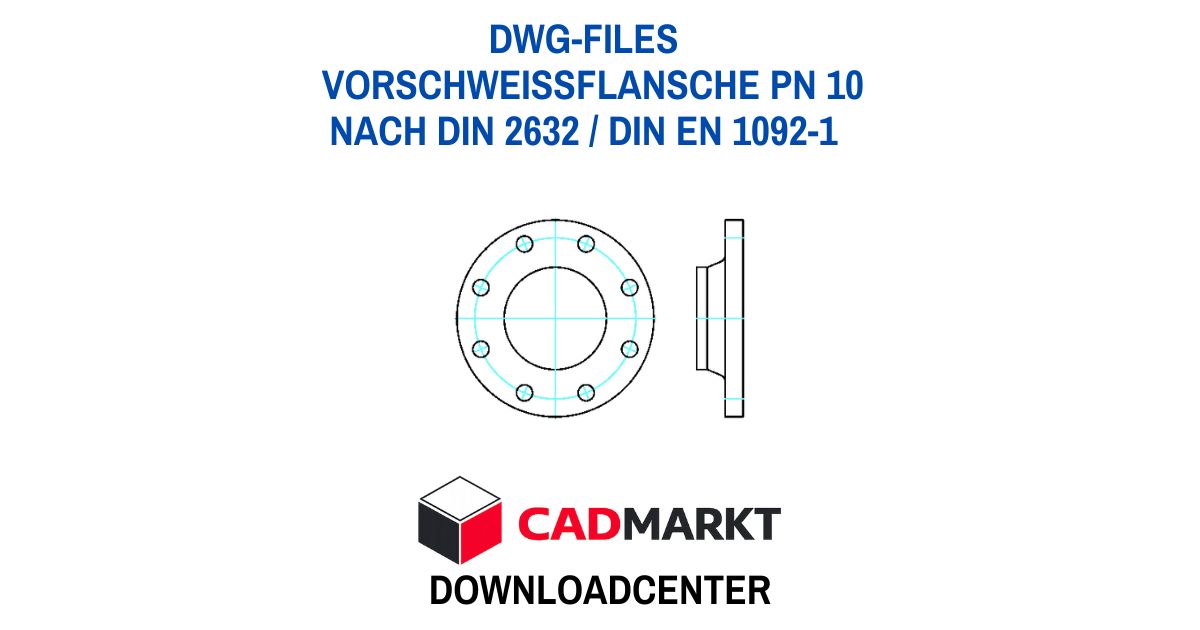

DWG Vorschau Vorschweißflansch DN 200 PN 10"

Folgende Größen stehen zur Verfügung: DN 200 bis DN 400

Gezeichnet jeweils in Seitenansicht und Draufsicht

Die Datein sind im Paket Flansche und im Gesamtpaket Anlagenbau enthalten!

Praxishinweis: Der Einsatz von Flanschen PN10 und PN16

Bis zu welcher Nennweite sind die Anschlußmaße gleich?

EN 1092-1 · Stahlflanschen

Flanschanschlussmaße PN 10 / PN 16

Vergleich DN 50 bis DN 300 — Lochkreis, Bohrung, Schrauben

Maße identisch

Lochkreis gleich, Schraubenanzahl verschieden

Maße unterschiedlich

DN	Lochkreis (mm)		Bohrung ∅ (mm)		Anzahl × Schrauben		Status
DN	PN 10	PN 16	PN 10	PN 16	PN 10	PN 16	Status
DN 50	125	125	18	18	4 × M16	4 × M16	gleich
DN 65	145	145	18	18	4 × M16	4 × M16	gleich
DN 80	160	160	18	18	8 × M16	8 × M16	gleich
DN 100	180	180	18	18	8 × M16	8 × M16	gleich
DN 125	210	210	18	18	8 × M16	8 × M16	gleich
DN 150	240	240	22	22	8 × M20	8 × M20	gleich
DN 200	295	295	22	22	8 × M20	12 × M20	eingeschr.
DN 250	350	355	22	26	12 × M20	12 × M24	verschieden
DN 300	400	410	22	26	12 × M20	16 × M24	verschieden

Anschlussmaße (Lochkreis + Bohrung) von PN 10 und PN 16 sind bis einschließlich DN 150 vollständig identisch.
Bei DN 200 ist der Lochkreis gleich — die Schraubenanzahl weicht jedoch ab (8 vs. 12).
Ab DN 250 unterscheiden sich Lochkreis, Bohrung und Schraubenmaß grundlegend.

* Quelle: EN 1092-1 (Flansche und ihre Verbindungen — Stahlflansche, Typ 11/21). Angaben ohne Gewähr.

* Bei sicherheitsrelevanter Auslegung stets die aktuelle normgerechte Originaltabelle verwenden.

FAQ Häufige Fragen zu Flanschen

Wofür werden Vorschweißflansche DIN 2632 verwendet?

Vorschweißflansche nach DIN 2632 dienen zur sicheren Verbindung von Rohrleitungen im Niederdruckbereich PN10. Sie werden vor allem in Wasser-, Heizungs- und Industrieanlagen eingesetzt.

Aus welchen Materialien bestehen DIN‑2632‑Vorschweißflansche?

Diese Flansche werden meist aus unlegierten oder niedriglegierten Stählen wie C22.8 oder P250GH gefertigt. Die Materialien bieten hohe Festigkeit und sehr gute Schweißeigenschaften.

Welche Dichtungen passen zu Vorschweißflanschen DIN 2632?

Für DIN‑2632‑Flansche werden in der Regel Dichtungen nach DIN EN 1514 verwendet. Sie sorgen für eine zuverlässige Abdichtung und sind in verschiedenen Werkstoffen erhältlich.
