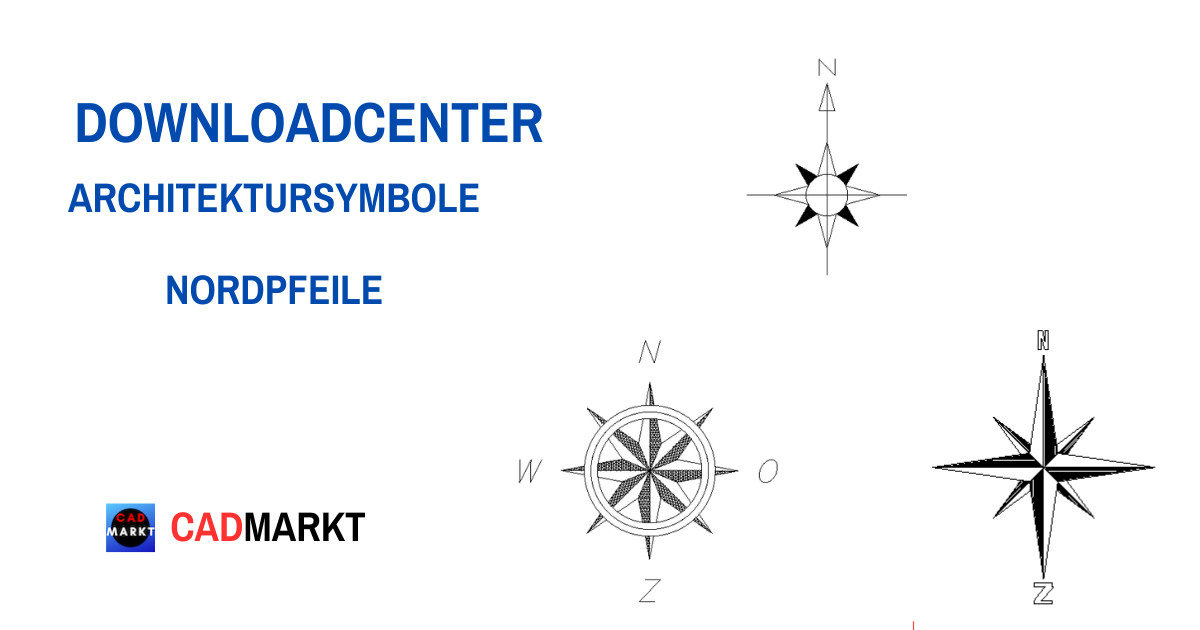

Hintergrund weiss, Sternförmige Nordpfeile mit Angabe N an der oberen Spitze

: M.Jähnichen; Nordpfeile; 01. Juli 2026

Download Nordpfeile

Nordpfeile in Architekturplänen zeigen Himmelsrichtung und helfen, Gebäude korrekt auf dem Grundstück zu orientieren. Sie ermöglichen das Verständnis von Sonnenverlauf, Belichtung und Verschattung. Außerdem erleichtern sie die Abstimmung mit Umgebungsplänen und anderen Gewerken.

Ohne Nordpfeil wäre eine präzise räumliche Einordnung kaum möglich.

Diese 2D-CAD-Blöcke Von Nordpfeilen stehen im CAD-Markt als direkter Download bereit. Die technischen Zeichnungen bieten höchste Präzision für Ihre Planungen und enthält:

5 Symbole: Frontansicht
Dateiformat: Universelle DWG-Datei (kompatibel mit AutoCAD, BricsCAD u.a.)
Einsatzbereich: Ideal für Architekturplanung, Landschaftsbau und Verkehrsplanung

An welcher Stelle sollten die Nordpfeile in der Zeichnung platziert werden?

Der Nordpfeil sollte gut sichtbar und möglichst am Rand des Plans platziert werden, idealerweise in einer Ecke. Häufig sitzt er oben rechts oder unten rechts, damit er beim Lesen nicht mit Bauteilen kollidiert. Wichtig ist, dass er außerhalb des Grundrisses steht und eindeutig zugeordnet werden kann. So bleibt die Orientierung im Plan jederzeit klar.

Diese Nordpfeilen sind im Format DWG erstellt und können als Block in jeden Grundriss eingefügt werden. Über eine Skalierung passen Sie die Größe entsprechend des Maßstabes der Zeichnung an.
