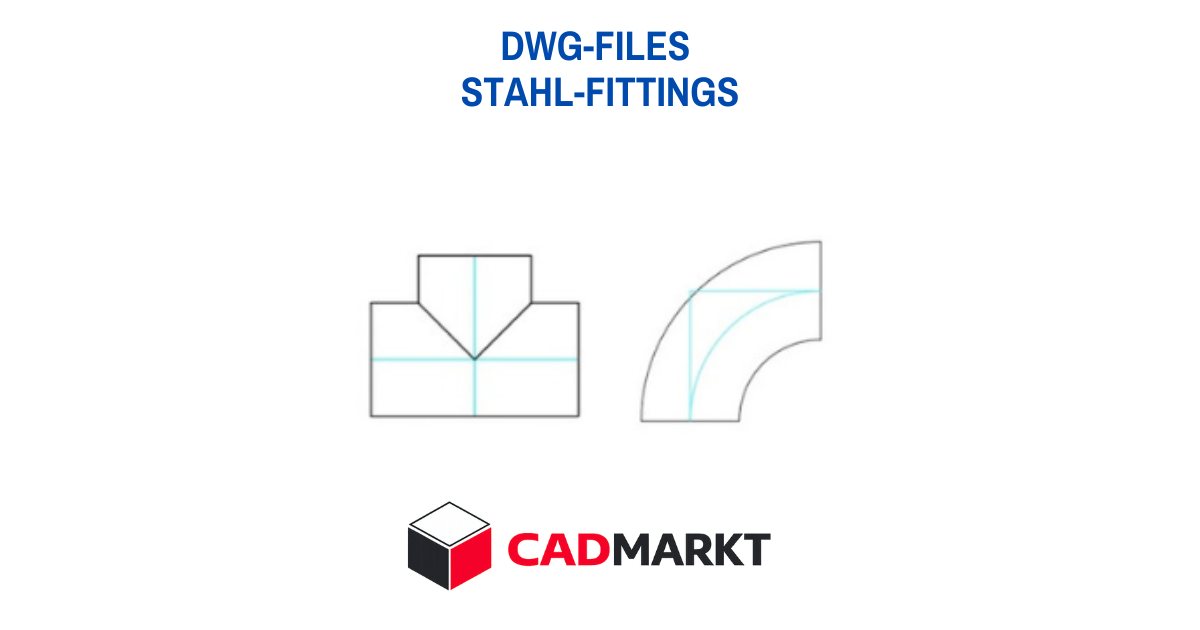

Stahl-Fittings für die Rohrleitungsplanung zum Download im Format DWG (AutoCAD)

: M.Jähnichen; Rohrleitungsplanung; 04. September 2026

Stahl-Fittings DIN EN 10253 - CAD-Daten für die effiziente Planung

Stahl-Fittings nach DIN EN 10253 im Anlagen- und Rohrleitungsbau. Die nach Norm gezeichneten Blöcke stehen im Format DWG zur Verfügung und können direkt in technische Planungen integriert werden.

Stahl-Fittings – Formstücke für Rohrleitungssysteme im Anlagenbau

Stahl-Fittings sind genormte Rohrformstücke aus Stahl, die zur Verbindung, Umlenkung und Anpassung von Rohrleitungssystemen in industriellen Anlagen eingesetzt werden. Zu den wichtigsten Fitting-Typen zählen:

Rohrbögen (90°- und 45°-Bögen) zur Richtungsänderung
T-Stücke zur Verzweigung eines Rohrleitungsstrangs
Reduzierstücke (konzentrisch/exzentrisch) für Übergänge zwischen unterschiedlichen Nennweiten
Kappen und Muffen zum Verschließen bzw. Verbinden von Rohrenden

Werkstoffe und Ausführung

Stahl-Fittings werden je nach Anforderungsprofil als nahtlose oder geschweißte Rohrformstücke gefertigt – aus unlegiertem Baustahl, legiertem ferritischem Stahl oder nichtrostendem Edelstahl (austenitisch bzw. Duplex). Die Verbindung mit der Rohrleitung erfolgt meist durch Einschweißen (Stumpfschweißverbindung), alternativ über Gewinde- oder Flanschanschluss.

Einsatzgebiete

Stahlrohrformstücke kommen branchenübergreifend zum Einsatz:

Anlagenbau und Prozessindustrie
Kraftwerksbau und Energietechnik
Heizungs-, Gas- und Wasserversorgung
Chemie- und Petrochemieanlagen

Überall dort, wo hohe Druckbeständigkeit, Temperaturstabilität und mechanische Belastbarkeit gefordert sind, sind Stahl-Fittings die Verbindungslösung erster Wahl.

Relevante Normen für Stahl-Fittings

Maßgeblich für Geometrie, Werkstoff und Prüfanforderungen sind:

DIN EN 10253 (Teile 1–4) – europäische Norm für Rohrformstücke
ASME B16.9 – internationaler Standard (Buttwelding Fittings)
ASME B16.28 – Kurzradius-Bögen

Downloads

Alle Stahl-Fittings stehen im Format dwg zum Download zur Verfügung.

Sie sind in verschiedenen Ansichten gezeichnet und als Blöcke in den Dateien abgespeichert.
Die Konturen sind mit dem Layer 0 gezeichnet.

Die Fittings sind in den Größen DN25 - DN200 als Blöcke vorhanden.

Beispiele:

Stahl Bögen 90° + 45° DN25 - DN200

Stahl T-Stücke

T-Stück aus Stahl DN 200

Stahl Reduzierungen konzentrisch und exzentrisch

konzentrische Redu aus Stahl zum Download . exzentrische Reduzierung aus Stahl in verschiedenen Blöcken

Stahl Rohrleitungen als Multilinien

Anwendungsbeispiel:

Beispiel Verrohrung - Stahl Rohrleitungen als Multilinien

Bestellung der DWG-Files

Einzelner Download

Diese Datei steht für eine kleine Spende zum direkten Download bereit.

Bezahlung per Paypal über die Seite KO-FI.

📦 CAD Download 1,55 Euro Spende ...

FAQ: Welche Zahlungsmethoden unterstützt Ko‑fi?
Ko‑fi ermöglicht Zahlungen über PayPal, Stripe‑Kredit‑ und Debitkarten, Apple Pay, Google Pay sowie einige lokale Stripe‑Zahlarten.

Die Stahl-Fittings sind außerdem auch im Paket Fittings und im Gesamtpaket Anlagenbau enthalten.

›

Bestellung der DWG-FILES Fittings:

Bestellung zum Preis von 4,00 EURO (inkl. MWSt.)
Die Bestellung und der Download wird über das Portal " digistore24 " ausgeführt.

📦 Downloadpaket jetzt kaufen

( Bezahlung u.a. auch mit Paypal möglich )

Downloadpaket:
✔ komplette Teilesortiment
Inhaltsverzeichnis: Downloadpaket Anlagenbau - Fittings

›

CADMARKT auf AMAZON

Angebote CAD-Software*

Häufige Fragen (FAQ)

Was ist ein ANSI Flansch B16.5?
Ein genormter Flansch nach ASME B16.5 für Rohrverbindungen im Anlagenbau.

Welche Rohrbefestigungen kann man für Stahlrohre verwenden?

DIN 3570 – Rundstahlbügel für Rohre NW 20–500
DIN 3568 – Klemmplatten für Rohrleitungs-Aufhängungen (aktuelle Ausgabe 2014)
DIN 1592/1593 und DIN 1596/1597 – weitere Rohrschellen-Normen

In welchem Format sind die CAD-Dateien verfügbar?
Die Flansche stehen als DWG-Dateien zur Verfügung.
