PVC-Fittings - CAD-Daten für die effiziente Planung
PVC-Fittings im Anlagen- und Rohrleitungsbau. Die nach Norm gezeichneten Blöcke stehen im Format DWG zur Verfügung und können direkt in technische Planungen integriert werden.
Anzeige:
Übersicht zu PVC-Fittings
Druckrohrleitungen (PVC-U) – Klebefittings
DIN 8063 (mehrteilig) – klassische deutsche Norm für Rohrverbindungen und Formstücke aus PVC-U für Druckrohrleitungen: Teil 5 behandelt allgemeine Qualitätsanforderungen und Prüfung, Teil 6 Winkel aus Spritzguss für Klebung, Teil 8 Muffen, Kappen und Nippel aus Spritzguss für Klebung sowie Teil 10 Wandscheiben. Ergänzend gibt es Teile für T-Stücke/Abzweige und Reduzierstücke.
DIN EN 1452 (europäisch, löst DIN 8061/8062 zunehmend ab) – Kunststoff-Rohrleitungssysteme für Wasserversorgung aus PVC-U. Dimensionierung und Toleranzen der Fittings richten sich hier nach EN 1452-1 & 3 sowie EN ISO 15493.
Abwasser (drucklos, erdverlegt)
DIN EN 1401-1 – zentrale Norm für PVC-U-Rohre und Formstücke bei erdverlegten drucklosen Abwasserkanälen und -leitungen, erarbeitet vom Technischen Komitee CEN/TC155 „Kunststoff-Rohrleitungssysteme und Schutzrohrsysteme". Sie unterscheidet die Anwendungskennzeichen "U" (außerhalb Gebäude) und "UD" (innerhalb und außerhalb).
Sanitär/Hausabwasser
DIN 19531 / EN 1329-1 – Formstücke für sanitäre, drucklose Abwasserrohre aus PVC-U (bekannt als KG-Rohrsystem im Innenbereich bzw. "HT-ähnlich", aber eben PVC statt PP).
Gewinde bei PVC-Fittings
ISO 7-1 (bzw. DIN EN 10226) – für Gewindeverbindungen bei PVC-Verschraubungen.
Kurzüberblick zur Einordnung
| Anwendung | Norm |
|---|---|
| Druckrohr (Wasser, Industrie) | DIN 8063 / DIN EN 1452 |
| Erdverlegtes Abwasser | DIN EN 1401-1 |
| Sanitär-Hausabwasser | DIN 19531 / EN 1329-1 |
| Gewindeanschlüsse | ISO 7-1 |
Inhalt der Downloads:
90° Winkel
45° Winkel
Rohrsprünge
T-Stücke
Flansch mit Bundbuchsen
Muffen
DN 40 bis DN 200
Gezeichnet sind verschiedene Ansichten
Format: DWG
Beispiele:
PVC- Winkel 90° DN40 - DN200
PVC-Bundbuchse mit Losflansch PN 10 / DN40 - DN200
PVC T-Stücke

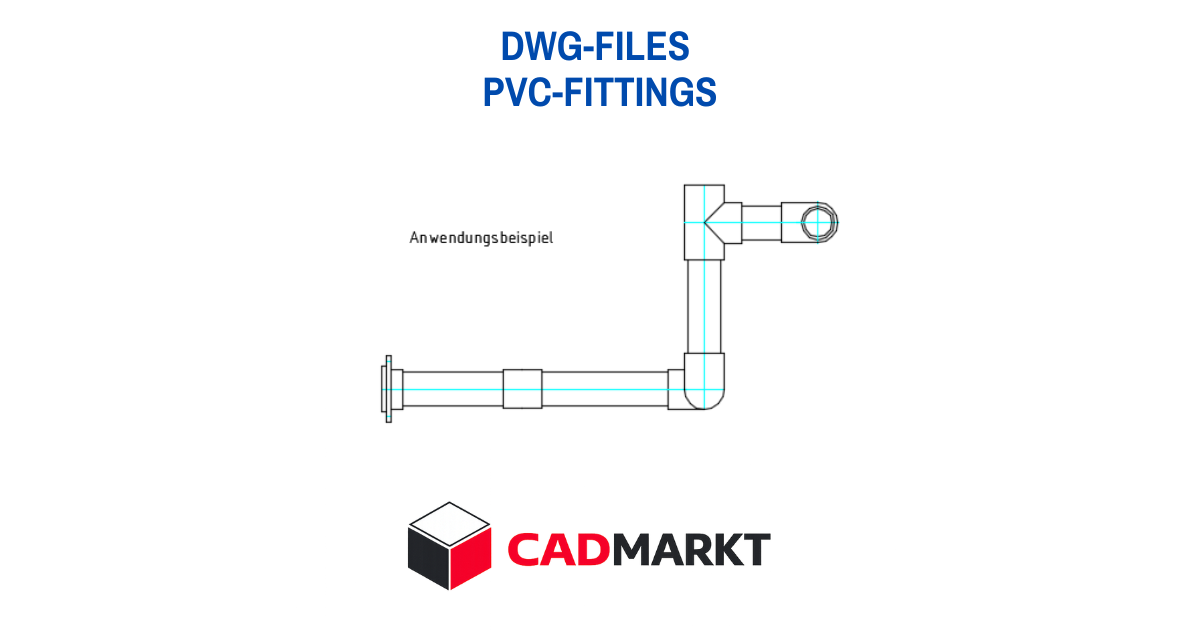

Anwendungsbeispiel
Bestellung der DWG-Files
Einzelner Download
Diese Datei steht für eine kleine Spende zum direkten Download bereit.
Bezahlung per Paypal über die Seite KO-FI.
📦 CAD Download 1,55 Euro Spende ...
FAQ: Welche Zahlungsmethoden unterstützt Ko‑fi?
Ko‑fi ermöglicht Zahlungen über PayPal, Stripe‑Kredit‑ und Debitkarten, Apple Pay, Google Pay sowie einige lokale Stripe‑Zahlarten.
Die PVC-Fittings sind außerdem auch im Paket Fittings und im Gesamtpaket Anlagenbau enthalten.
Häufige Fragen (FAQ)
Was ist ein ANSI Flansch B16.5?
Ein genormter Flansch nach ASME B16.5 für Rohrverbindungen im Anlagenbau.
Welche Rohrbefestigungen kann man für Stahlrohre verwenden?
- DIN 3570 – Rundstahlbügel für Rohre NW 20–500
- DIN 3568 – Klemmplatten für Rohrleitungs-Aufhängungen (aktuelle Ausgabe 2014)
- DIN 1592/1593 und DIN 1596/1597 – weitere Rohrschellen-Normen
In welchem Format sind die CAD-Dateien verfügbar?
Die Flansche stehen als DWG-Dateien zur Verfügung.
