DIN 2635 / DIN EN 1092-1 - Vorschweissflansche PN 40

Vorschweißflansche PN 40 nach DIN 2635 / DIN EN 1092-1: CAD-Daten für die effiziente Planung und Konstruktion

Auf dieser Seite finden sich Downloads für Vorschweißflansche der Druckstufe PN 40, die speziell für höhere Druckbelastungen im industriellen Anlagenbau ausgelegt sind. Die CAD-Modelle stehen als 2D-Blöcke zur Verfügung und decken gängige Nennweiten wie DN 25 bis DN 100 ab.

DWG-Download für AutoCAD und Konstruktionssoftware

Um den Planungsprozess zu beschleunigen, bietet cad-markt.de ein umfassendes Portfolio an normgerechten DWG-Zeichnungen. Anstatt Flansche mühsam nach Tabellenbuch selbst zu modellieren, können Konstrukteure die Dateien für alle gängigen Nennweiten direkt beziehen.

Vorteile der CAD-Daten von CADMARKT:

Sofort einsetzbar: Optimiert für AutoCAD und alle DWG-kompatiblen CAD-Systeme.
Normgetreu: Exakte Einhaltung der Maße nach DIN 2635 und DIN EN 1092-1.
Zeitersparnis: Reduzierung von Fehlern durch Verwendung geprüfter Standardbauteile.

Für Planer im Anlagenbau bedeutet der Einsatz dieser digitalen Vorlagen eine signifikante Effizienzsteigerung bei der Erstellung von Rohrleitungsplänen und Isometrien.

Folgende Größen stehen zur Verfügung: DN 25 bis DN 100

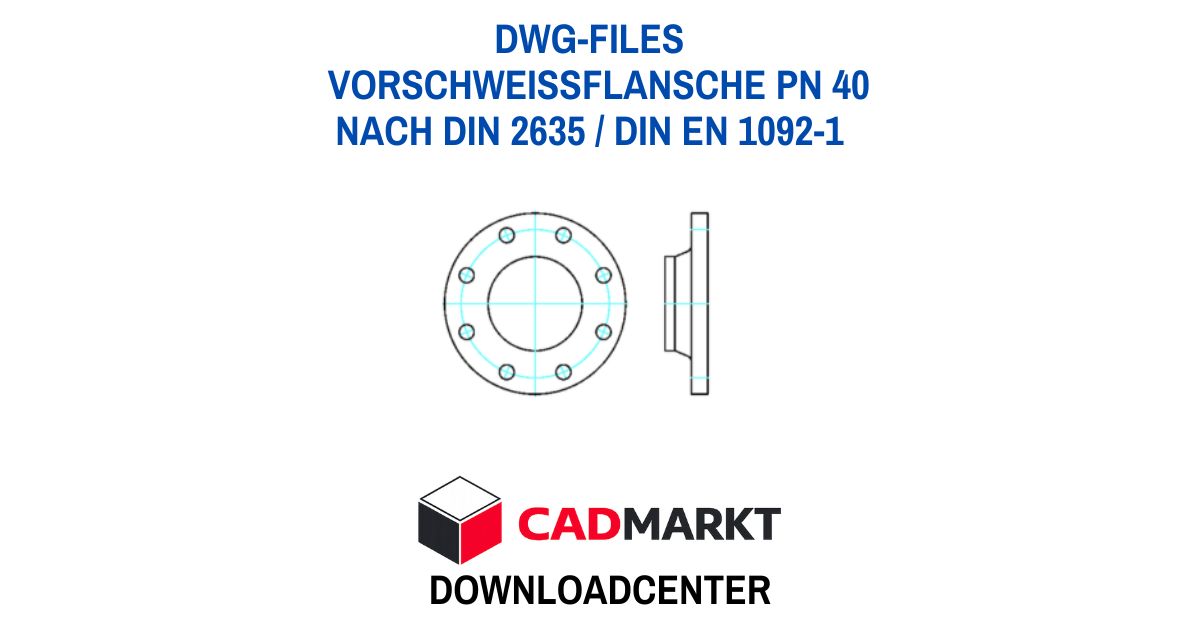

Gezeichnet sind jeweils Seitenansicht und Draufsicht.
Format: DWG

Einzelner Download

Diese Datei steht für eine kleine Spende zum direkten Download bereit.

Bezahlung per Paypal über die Seite KO-FI.

📦 CAD Download 1,55 Euro Spende ...

FAQ: Welche Zahlungsmethoden unterstützt Ko‑fi?
Ko‑fi ermöglicht Zahlungen über PayPal, Stripe‑Kredit‑ und Debitkarten, Apple Pay, Google Pay sowie einige lokale Stripe‑Zahlarten.

Die Flansche sind im Paket Flansche und im Gesamtpaket Anlagenbau enthalten.

›
