DIN 2576 - DIN EN 1092-1 Glatflansche PN10

DIN 2576 - DIN EN 1092-1 Glattflansche PN10

2D-Block Format: DWG Seitenansicht und Draufsicht - Druckstufen und Verwendungszweck

Download-Details ...

DIN 2576 - DIN EN 1092-1 Glattflansche PN10: CAD-Daten für die effiziente Planung und Konstruktion

Glattflansche nach DIN 2576 (ersetzt durch EN 1092-1 Typ 01) dienen als einfache Verbindungselemente in Rohrleitungssystemen mit einem Nenndruck bis 10 bar. Sie werden über das Rohrende geschoben und beidseitig verschweißt, was eine stabile, aber kostengünstige Lösung für den Niederdruckbereich darstellt.

Verwendung und Bedeutung im Anlagenbau

Glattflansche gemäß der Norm DIN 2576 gehören zu den am häufigsten verwendeten Flanschen im industriellen Anlagenbau, insbesondere wenn Wirtschaftlichkeit und einfache Montage im Vordergrund stehen. Ausgelegt für die Druckstufe PN10, sind sie für Systeme konzipiert, in denen ein Betriebsdruck von maximal 10 bar (bei Referenztemperatur) herrscht. Typische Einsatzgebiete finden sich in der Wasserversorgung, im Kläranlagenbau sowie in Heizungs- und Lüftungssystemen.

Im Gegensatz zu Vorschweißflanschen besitzen Glattflansche keinen Ansatz (Hals). Bei der Installation wird der Flansch über das Rohr geschoben, wobei der Innendurchmesser des Flansches geringfügig größer ist als der Außendurchmesser des Rohres. Die Befestigung erfolgt durch zwei Kehlnähte – eine innerhalb und eine außerhalb des Flanschblatts. Diese Bauweise sorgt für eine plane Dichtfläche, die eine sichere Verbindung mittels Standarddichtungen ermöglicht.

Ein wesentlicher Vorteil ist die Flexibilität: Da der Flansch vor dem Verschweißen frei auf dem Rohr rotieren kann, lassen sich die Schraublöcher mühelos präzise ausrichten. In modernen Spezifikationen wird die DIN 2576 oft durch die europäische Norm EN 1092-1 Typ 01 ersetzt, wobei die Abmessungen für PN10 weitestgehend identisch geblieben sind. Gefertigt werden diese Bauteile meist aus gut schweißbaren Stählen wie S235JR (St 37.2) oder korrosionsbeständigem Edelstahl (z. B. 1.4571), um den Anforderungen des jeweiligen Mediums gerecht zu werden.

Umstellung auf die aktuelle EN-Norm EN 1092-1 Typ 01

Die Umstellung von der alten DIN 2576 auf die aktuelle europäische Norm EN 1092-1 Typ 01 erfolgte bereits im Jahr 2007. Obwohl die Abmessungen für viele Nennweiten identisch geblieben sind, gibt es wichtige Änderungen in der Struktur und Kennzeichnung.

Zentrale Änderungen bei der Umstellung

Bezeichnung und Typisierung: Der Glattflansch nach DIN 2576 wird in der neuen Norm als Typ 01 geführt. Eine korrekte Bestellung nach aktueller Norm lautet beispielsweise: Flansch EN 1092-1 / 01 / DN 200 / PN 10 / P250GH.
Zusammenführung von Druckstufen: In der EN 1092-1 wurden kleine Nennweiten zusammengefasst, um die Lagerhaltung zu vereinfachen:
- Bis DN 40: Die Maße für PN 10 entsprechen nun der Normreihe PN 40.
- DN 50 bis DN 150: Hier verweist die Norm für PN 10-Anforderungen auf die Reihe PN 16.
- Ab DN 200: Ab dieser Größe existiert PN 10 wieder als eigenständige Normreihe.
Dichtflächen: Die früheren Dichtflächenformen nach DIN 2526 (z. B. Form C) wurden durch Buchstaben ersetzt. Die Standard-Dichtfläche (glatt) entspricht nun der Form A.
Werkstoffe: Die EN-Norm nutzt modernere europäische Werkstoffbezeichnungen. So wird aus dem alten Baustahl RSt 37-2 heute häufig S235JR oder für Druckbehälter P250GH.

DWG-Download für AutoCAD und Konstruktionssoftware

Um den Planungsprozess zu beschleunigen, bietet cad-markt.de ein umfassendes Portfolio an normgerechten DWG-Zeichnungen. Anstatt Flansche mühsam nach Tabellenbuch selbst zu modellieren, können Konstrukteure die Dateien für alle gängigen Nennweiten direkt beziehen.

Vorteile der CAD-Daten von CADMARKT:

Sofort einsetzbar: Optimiert für AutoCAD und alle DWG-kompatiblen CAD-Systeme.
Normgetreu: Exakte Einhaltung der Maße nach DIN 2576 und DIN EN 1092-1.
Zeitersparnis: Reduzierung von Fehlern durch Verwendung geprüfter Standardbauteile.

Für Planer im Anlagenbau bedeutet der Einsatz dieser digitalen Vorlagen eine signifikante Effizienzsteigerung bei der Erstellung von Rohrleitungsplänen und Isometrien.

Folgende Größen stehen zur Verfügung: DN 50 bis DN 400

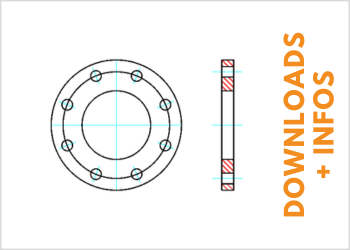

Gezeichnet sind jeweils Seitenansicht und Draufsicht.
Format: DWG

Die Flansche sind im Paket Flansche und im Gesamtpaket Anlagenbau enthalten.
