Zentrierbohrungen

DIN 332

Zentrierbohrungen



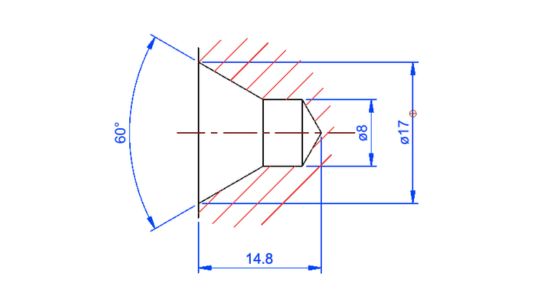

Skizzen und Maßtabellen zu den Zentrierbohrungen Form A , B , C und D



Form A mit geraden Laufflächen, ohne Schutzsenkung






Bezeichnung einer Zentrierbohrung 60°, mit geraden Laufflächen, ohne Schutzsenkung (A), mit Durchmesser d1 = 4mm und d2 = 8,5mm

Zentrierbohrung DIN 332-A 4 x 8,5

d1
d2 t
0,5 1,06 1
0,8 1,7 1,5
1 2,12 1,9
1,25 2,65 2,3
1,6 3,35 2,9
2 4,25 3,7
2,5 5,3 4,6
3,15 6,7 5,9
4 8,5 7,4
5 10,6 9,2
6,3 13,2 11,5
8 17 14,8
10 21,2 18,4
12,5 26,5 23,6
16 33,5 30 - 37,5
20 42,5 37,5 - 47,5
25 53 47,5 - 60
31,5 67 60 - 75
40 85 75 - 95
50 106 95 - 118



 Im Downloadcenter vom CAD-markt als 2D-DWG-File zu finden

Download 2D-Blöcke im Downloadcenter







Form B mit geraden Laufflächen, mit kegelförmiger Schutzsenkung



Bezeichnung einer Zentrierbohrung 60°, mit geraden Laufflächen, mit kegelförmiger Schutzsenkung (B), mit Durchmesser d1=4mm und d2=8,5mm



Zentrierbohrung DIN 332-B 4 x 8,5



d1 d2 b d3 t
1 2,12 0,3 3,15 2,2
1,25 2,65 0,4 4 2,7
1,6 3,35 0,5 5 3,4
2 4,25 0,6 6,3 4,3
2,5 5,3 0,8 8 5,4
3,15 6,7 0,9 10 6,8
4 8,4 1,2 12,5 8,6
5 10,6 1,6 16 10,8
6,3  13,2 1,4 18 12,9
8  17 1,6 22,4 16,4
10 21,2 2 28 20,4
 12,5 26,5 2 33,5 25,6-32,1
16  33,5 2,6 42,5 32,6-40,1
20  42,5 3 53 40,5-50,5
25 53 2,9 63 50,4-62,9
31,5  67 3,8 80 63,8-73,8
40 85 4,3 100 79,3-99,3
50 106 5,5 125 100,5-123,5







Form C mit geraden Laufflächen, mit kegelstumpfförmiger Schutzsenkung



Bezeichnung einer Zentrierbohrung 60°, mit geraden Laufflächen, mit kegelstumpfförmiger Schutzsenkung (C), mit Durchmesser d1=4mm und d2=8,5mm



Zentrierbohrung DIN 332-C 4 x 8,5



d1 d2 b d4 d5 t
1 2,12 0,4 4,5 5 1,9
1,25 2,65 0,6 5,3 6 2,3
1,6 3,35 0,7 6,3 7,1 2,9
2 4,25 0,9 7,5 8,5 3,7
2,5 5,3 0,9 9 10 4,6
3,15 6,7 1,1 11,2 12,5 5,9
4 8,5 1,7 14 16 7,4
5 10,6 1,7 18 20 9,2
6,3  13,2 2,3 22,4 25 11,5
8  17 3 28 31,5 14,8
10 21,2 3,9 35,5 40 18,4
 12,5 26,5 4,3 45 50 23,6
16  33,5 6,1 56 63 30-37,5
20  42,5 7,8 71 80 37,5-47,5
25 53 8,7 90 100 47,5-60
31,5  67 11,3 112 125 60-70
40 85 17,3 140 160 75-95
50 106 17,3 180 200 95-118









Form D mit Gewinde





Bezeichnung einer Zentrierbohrung Form D mit Gewinde M8

Zentrierbohrung DIN 332-D M8



d1 d2 d3 d4 t1 t2 t3 t4
M 3 2,5 3,2 5,3 9 12 2,6 1,8
M 4 3,3 4,3 6,7 10 14 3,2 2,1
M 5 4,2 5,3 8,1 12,5 17 4 2,4
M 6 5 6,4 9,6 16 21 5 2,8
M 8 6,8 8,4 12,2 19 25 6 3,3
M 10 8,5 10,5 14,9 22 30 7,5 3,8
M 12 10,2 13 18,1 28 37 9,5 4,4
M 16 14 17 23 36 45 12 5,2
M 20  17,5 21 28,4 42 53 15 6,4
M 24 21 25 34,2 50 63 18 8
