Grundlehrgang AutoCAD
Reihe
2. Reihe Polare Anordnung: _arraypolar
3. Reihe Pfad-Anordnung: _arraypath
Rechteckige Anordnung
Der Befehl _arrayrect wird entweder per Texteingabe oder über das Menü aufgerufen.
Als nächstes soll ein Objekt gewählt werden. Dabei kann es sich auch um mehrere Objekte oder Blöcke handeln. Ist dieser Vorgang mit Enter abgeschlossen wurden, werden die voreingestellten Angaben zur Reihe dargestellt. Es können aber auch die Angaben von der letzten Befehlseingabe angezeigt werden. Also Anzahl der Spalten und Zeilen und deren Abstände.

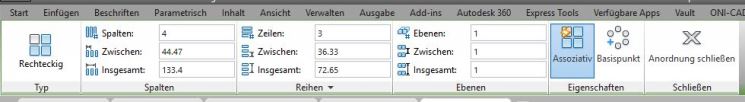

Alle dargestellten Objekte sind jetzt mit den bekannten blauen Punkten markeirt. Das Änderen der Werte wie Anzahl der Spalten und Reihen und der Abstände kann in den Feldern vom Menü vorgenommen werden. Wenn man die blauen Punkte verwendet, kann die Anzahl der Spalten und Zeilen geändert werden. Man braucht dazu nur den Punkt markieren und über die Zeichenoberfläche ziehen. Das Ergebnis kann sofort übernommen werden.
Polare Anordnung
Der Befehl _arraypolar wird entweder per Texteingabe oder über das Menü aufgerufen.
Die Auswahl erfolgt unter den 3 Optionen Rechteck Pfad und Polar.
Als nächstes sollen ein oder mehrere Objekte gewählt werden.
Nach dieser Auswahl wird der Mittelpunkt der polaren Anordnung bestimmt.
Am günstigsten ist es hierbei einen Kreis zu verwenden, an dem alle Objekte angeordnet werden.
Der Mittelpunkt des Kreises ist sehr einfach auszuwählen.

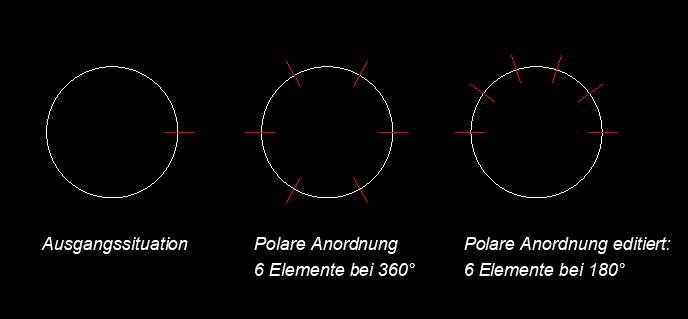

In meinem Beispiel sind jetzt 6 Linien am Kreis angeordnet.
Im Menü:
Elemente: 6
Zwischenwinkel: 60°
Gesamtwinkel: 360°
Diese Werte können editiert werden.
Würde man zum Beispiel den Gesamtwinkel auf 180° beschränken, ergibt sich ein Zwischenwinkel von 30° Der Vorgang wird mit Enter abgeschlossen, oder man schließt die Anwendung..
Pfad Anordnung
Der Befehl _arraypath wird entweder per Texteingabe oder über das Menü aufgerufen.
Die Auswahl erfolgt unter den 3 Optionen Rechteck Pfad und Polar
Als nächstes sollen ein oder mehrere Objekte gewählt werden.

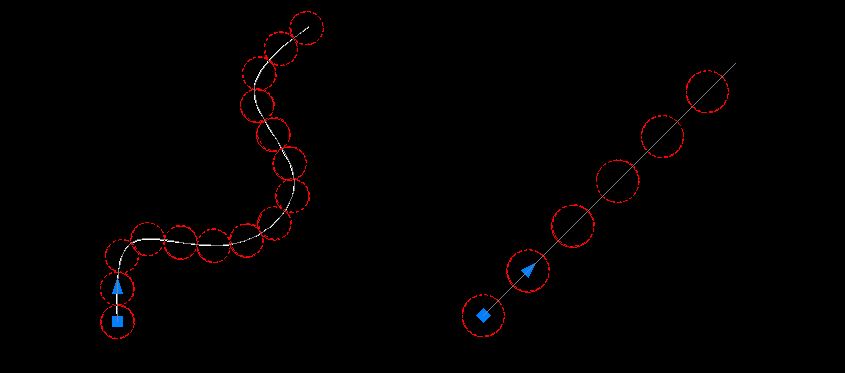

Um Objekte an einem vorbestimmten Pfad entlang anzuordnen sollte vorher ein Pfad bestimmt oder gezeichnet werden.
Man verwendet dazu am besten eine Splinie oder eine einfache Linie. Diese muss nun gewählt werden.
Die Anordnung der Objekte erfolgt erst einmal über die gesamte Länge der Linie.
Die Anzahl der Elemente wird aus der letzten Anwendung des Befehles übernommen.
Die Anzahl oder der Abstand zwischen den Objekten wird entweder über das Menü editiert, oder man verwendet nach die blauen Markierungen. Wählt man eine blaue Markierung, kann man den Abstand durch das Ziehen des Kästchens verändern.
Blöcke auflösen
Bei allen 3 Varianten des Befehls Reihe entsteht ein Block. Dieser Block kann durch den Befehl Ursprung aufgelöst werden. Danach sind alle Objekte einzeln, aber immer noch in der eingestellten Anordnung.
