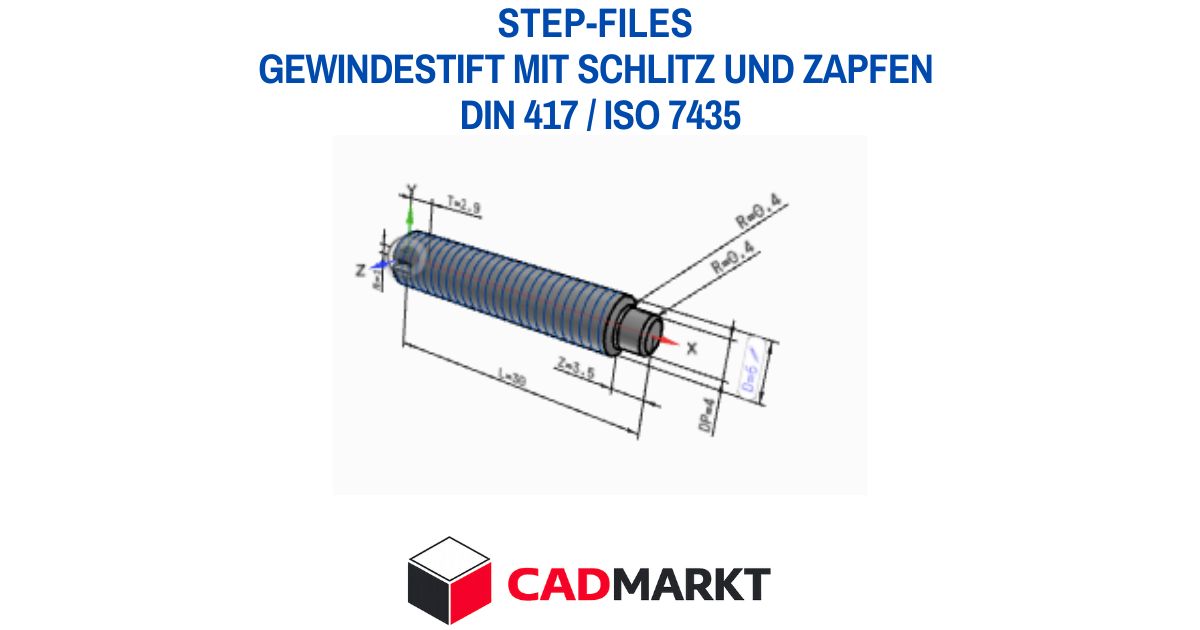

Gewindestift mit Schlitz und Zapfen DIN 417 / ISO 7435 - 3D-Model als STEP-FILE

Bei dem 3D-Modell handelt es sich um einen Gewindestift mit Schlitz und Zapfen nach DIN 417 / ISO 7435.
Dieses Modell kann in verschiedenen 3D-Formaten heruntergeladen werden.

Anzeige:

Gewindestift mit Schlitz und Zapfen DIN 417 / ISO 7435

Gewindestifte nach DIN 417 (heute in ISO 7435 überführt) sind kopflose Schrauben, die vollständig in eine Gewindebohrung eingedreht werden. Der Antrieb erfolgt über einen Schlitz, das kennzeichnende Merkmal ist jedoch der Zapfen: eine zylindrische Spitze am Ende des Gewindestifts, die über die Kernbohrung oder in eine passende Bohrung/Nut des Gegenstücks eingreift.

Funktion und Einsatz

Im Gegensatz zu Kegelkuppe oder Spitzkuppe erzeugt der Zapfen keine punktuelle Klemmwirkung durch Verformung, sondern eine formschlüssige Verbindung. Er wird typischerweise verwendet, um:

• Naben, Hebel oder Stellringe axial und gegen Verdrehen auf einer Welle zu sichern
• eine definierte Position festzulegen, wenn im Gegenstück eine entsprechende Bohrung oder Nut vorgesehen ist
• Bauteile bei häufigem Lösen und Wiederanziehen ohne zunehmende Beschädigung der Wellenoberfläche zu fixieren

Vorteile gegenüber anderen Kuppenformen

Da der Zapfen formschlüssig statt kraftschlüssig wirkt, wird die Wellenoberfläche geschont – anders als bei Spitzkuppen, die sich in das Material eingraben und bei mehrfacher Montage Schäden verursachen können. Dafür ist eine passgenaue Gegenbohrung erforderlich, was den Konstruktionsaufwand erhöht.

Normbezug

Die ursprüngliche DIN 417 wurde zurückgezogen und inhaltlich in ISO 7435 überführt, die Maße und Toleranzen für Gewindestifte mit Schlitz und Zapfen international regelt. Gängige Werkstoffe sind Stahl (z. B. 45H) sowie nichtrostender Stahl für korrosionsanfällige Umgebungen.

Downloads:

Diese Downloads sind gratis. Sie müssen sich nur auf 3DFindit registrieren.

 Formate:
