DIN 580 Ringschrauben - DWG Download (AutoCAD Block)

Ringschrauben nach der Norm DIN 580 sind standardisierte Verbindungselemente für den industriellen Einsatz. Sie werden vorwiegend aus dem robusten Einsatzstahl C15E (häufig galvanisch verzinkt) oder aus korrosionsbeständigem Edelstahl (A2 oder A4) gefertigt.

Ringschraube als Lastaufnahme

Gemäß der europäischen Maschinenrichtlinie 2006/42/EG gelten sie rechtlich als Lastaufnahmemittel. Sie müssen zwingend eine CE-Kennzeichnung sowie die Angabe der maximalen Tragfähigkeit (WLL – Working Load Limit) auf dem Ring tragen.

Die zulässige Traglast hängt extrem vom Gewindedurchmesser und der Belastungsrichtung ab:

M8: Bis zu 140 kg bei axialem Zug
M12: Bis zu 340 kg bei axialem Zug
M20: Bis zu 1.200 kg bei axialem Zug

Darstellung

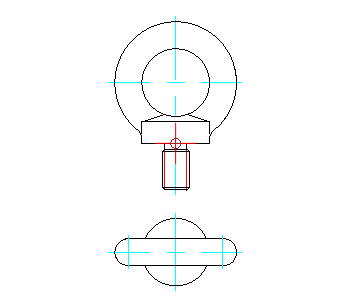

Ringschraube als DWG-Block in Seitenansicht und Draufsicht

Download der DWG-Files:

Die Ringschrauben nach DIN 580 sind als 2D-Blöcke im Downloadpaket enthalten.

Größen M8 bis M36

Einzelner Download

Diese Datei steht für eine kleine Spende zum direkten Download bereit.

Bezahlung und Download über die Seite KO-FI.

📦 CAD Download 1,55 Euro Spende ...

Downloadpaket Schrauben

Diese Dateien stehen für eine kleine Spende zum direkten Download bereit.

PAKETINHALT:

- DIN 316 - Flügelschrauben

- DIN 7991 EN ISO 10642 Senkschrauben mit Innensechskant

- DIN 931 ISO 4014 Sechskantschrauben

- DIN 912 ISO 4762 Zylinderkopfschraube

- DIN 580 - Ringschrauben

- DIN 84 - ISO 1207 Zylinderkopfschrauben mit Schlitz

Bezahlung und Download über die Seite KO-FI.com

📦 CAD Download 2,50 Euro Spende ...

FAQ: Welche Zahlungsmethoden unterstützt Ko‑fi?
Ko‑fi ermöglicht Zahlungen über PayPal, Stripe‑Kredit‑ und Debitkarten, Apple Pay, Google Pay sowie einige lokale Stripe‑Zahlarten.

Diese Datei ist außerdem im Paket Schrauben Muttern Stifte Bolzen enthalten.
