DIN 7991 EN ISO 10642

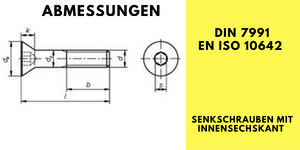

Senkschrauben mit Innensechskant
DIN 7991 Senkschrauben mit Innensechskant, 3.1998 ersetzt durch DIN EN ISO 10642
| Gewindedurchmesser d |
M1,6 | M2 |
M2,5 | M3 | M4 |
M5 |
M6 | M8 |
M10 |
M12 | M16 |
M20 |
| s | 0,9 | 1,3 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| e | 1,1 | 1,5 | 1,8 | 2,3 | 2,9 | 3,5 | 4,7 | 5,8 | 7 | 9,4 | 11,7 | 13,9 |
| dk | 3,2 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 |
| t | 0,6 | 0,75 | 1,2 | 1,2 | 1,8 | 2,3 | 2,5 | 3,5 | 4,4 | 4,6 | 5,3 | 5,9 |
Die Längen bzw. die Länge des Gewindes nach Wahl des Herstellers.
