DIN 417 / ISO 7435 Gewindestifte mit Schlitz und Zapfen
Ein Gewindestift wird auch umgangssprachlich auch als Madenschraube bezeichnet. Der Schlitz ist für den Einsatz eines Schraubenziehers vorgesehen, zusätzlich haben diese Gewindestifte noch einen Zapfen an der anderen Seite.
Anzeige:
Funktion und Einsatzzweck
Der Gewindestift dient zur formschlüssigen Positionierung und Fixierung von Bauteilen.
Der markante Zapfen greift dabei gezielt in eine vorgebohrte Passung, eine Nut oder ein Loch im Gegenstück (z. B. auf einer Welle). Dadurch wird ein Verrutschen oder Verdrehen der verbundenen Elemente absolut zuverlässig verhindert.
Typische Einsatzgebiete sind der Maschinenbau, die Feinmechanik und die Elektrotechnik.
Handelsübliche Größen:
| D | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 |
| n | 0,4 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 |
| t | 0,8 | 1,12 | 1,28 | 1,6 | 2 | 2,4 | 2,8 |
| d 2 | 2 | 2,5 | 3,5 | 4 | 5,5 | 7 | 8,5 |
| z | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 |

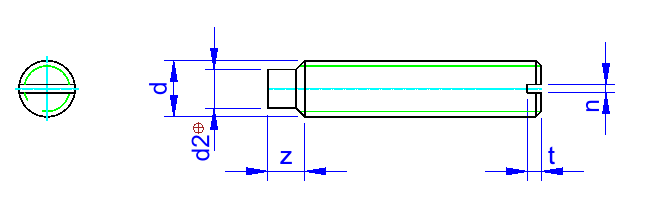

Darstellung: Gewindestift mit Schlitz und Zapfen
Downloads im CADMARKT:.
Im Downloadcenter sind die Größen M3 bis M12 in zum Download vorhanden.
Die Stifte sind in 2 Ansichten als dwg-files gezeichnet.
📦 CAD Downloads Gewindestifte 2D-Blöcke ....

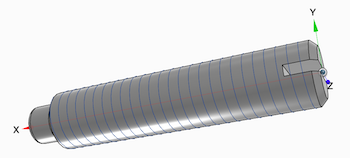

Bild: Darstellung als 3D-Modell
📦 CAD Downloads Gewindestifte als 3D-Modelle (Download bei 3D-Find))
