Stahl-Fittings – Formstücke für Rohrleitungssysteme im Anlagenbau
Stahl-Fittings sind genormte Rohrformstücke aus Stahl, die zur Verbindung, Umlenkung und Anpassung von Rohrleitungssystemen in industriellen Anlagen eingesetzt werden. Zu den wichtigsten Fitting-Typen zählen:
- Rohrbögen (90°- und 45°-Bögen) zur Richtungsänderung
- T-Stücke zur Verzweigung eines Rohrleitungsstrangs
- Reduzierstücke (konzentrisch/exzentrisch) für Übergänge zwischen unterschiedlichen Nennweiten
- Kappen und Muffen zum Verschließen bzw. Verbinden von Rohrenden
Werkstoffe und Ausführung
Stahl-Fittings werden je nach Anforderungsprofil als nahtlose oder geschweißte Rohrformstücke gefertigt – aus unlegiertem Baustahl, legiertem ferritischem Stahl oder nichtrostendem Edelstahl (austenitisch bzw. Duplex). Die Verbindung mit der Rohrleitung erfolgt meist durch Einschweißen (Stumpfschweißverbindung), alternativ über Gewinde- oder Flanschanschluss.
Einsatzgebiete
Stahlrohrformstücke kommen branchenübergreifend zum Einsatz:
- Anlagenbau und Prozessindustrie
- Kraftwerksbau und Energietechnik
- Heizungs-, Gas- und Wasserversorgung
- Chemie- und Petrochemieanlagen
Überall dort, wo hohe Druckbeständigkeit, Temperaturstabilität und mechanische Belastbarkeit gefordert sind, sind Stahl-Fittings die Verbindungslösung erster Wahl.
Relevante Normen für Stahl-Fittings
Maßgeblich für Geometrie, Werkstoff und Prüfanforderungen sind:
- DIN EN 10253 (Teile 1–4) – europäische Norm für Rohrformstücke
- ASME B16.9 – internationaler Standard (Buttwelding Fittings)
- ASME B16.28 – Kurzradius-Bögen
Downloads

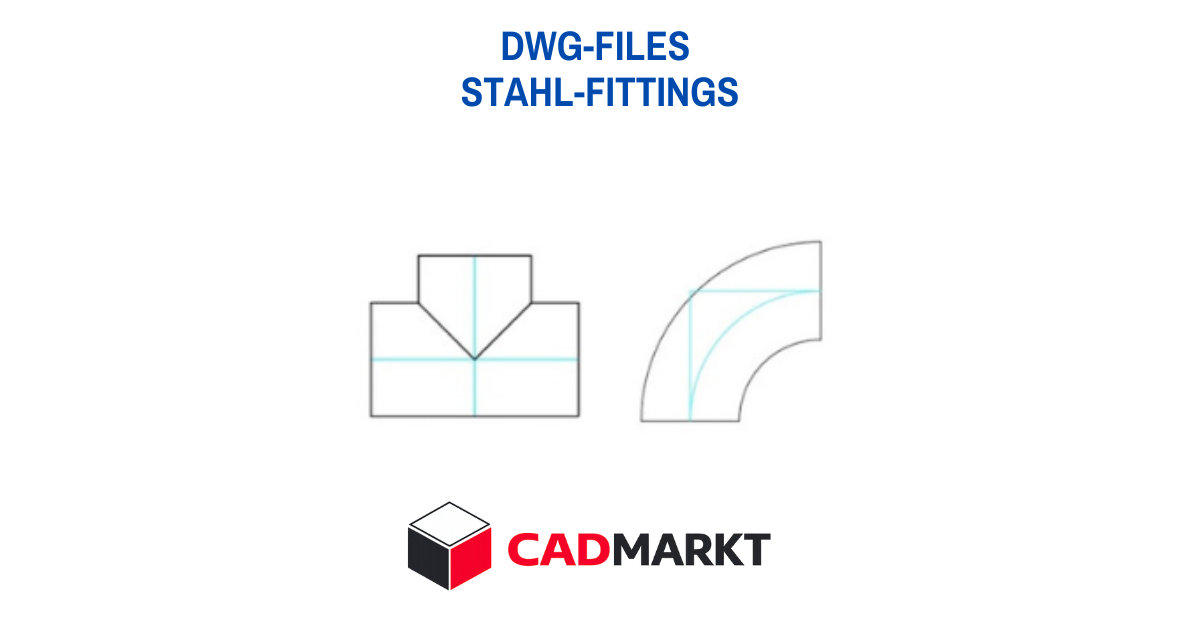

Alle Stahl-Fittings stehen im Format dwg zum Download zur Verfügung.
Sie sind in verschiedenen Ansichten gezeichnet und als Blöcke in den Dateien abgespeichert.
Die Konturen sind mit dem Layer 0 gezeichnet.
Die Fittings sind in den Größen DN25 - DN200 als Blöcke vorhanden.
Beispiele:
Stahl Bögen 90° + 45° DN25 - DN200
Stahl T-Stücke
Stahl Reduzierungen konzentrisch und exzentrisch
.
Stahl Rohrleitungen als Multilinien
Anwendungsbeispiel:
Bestellung der DWG-Files
Einzelner Download
Diese Datei steht für eine kleine Spende zum direkten Download bereit.
Bezahlung per Paypal über die Seite KO-FI.
📦 CAD Download 1,55 Euro Spende ...
FAQ: Welche Zahlungsmethoden unterstützt Ko‑fi?
Ko‑fi ermöglicht Zahlungen über PayPal, Stripe‑Kredit‑ und Debitkarten, Apple Pay, Google Pay sowie einige lokale Stripe‑Zahlarten.
Die Stahl-Fittings sind außerdem auch im Paket Fittings und im Gesamtpaket Anlagenbau enthalten.
Häufige Fragen (FAQ)
Was ist ein ANSI Flansch B16.5?
Ein genormter Flansch nach ASME B16.5 für Rohrverbindungen im Anlagenbau.
Welche Rohrbefestigungen kann man für Stahlrohre verwenden?
- DIN 3570 – Rundstahlbügel für Rohre NW 20–500
- DIN 3568 – Klemmplatten für Rohrleitungs-Aufhängungen (aktuelle Ausgabe 2014)
- DIN 1592/1593 und DIN 1596/1597 – weitere Rohrschellen-Normen
In welchem Format sind die CAD-Dateien verfügbar?
Die Flansche stehen als DWG-Dateien zur Verfügung.
