Rohrschellen DIN 3567 - CAD-Daten für die effiziente Planung
Rohrschellen nach DIN 3567 im Anlagen- und Rohrleitungsbau. Die nach Norm gezeichneten Blöcke stehen im Format DWG zur Verfügung und können direkt in technische Planungen integriert werden.
Anzeige:
Rohrschellen - Befestigungselemente für Rohrleitungen
Rohrschellen sind genormte Befestigungselemente für Rohrleitungen, die zur sicheren Fixierung an Wänden, Decken oder Tragkonstruktionen dienen. Die maßgebliche Norm DIN 3567 regelt Rohrschellen für den Nennweitenbereich NW 20 bis 500 und definiert dabei mehrere Bauformen:
- Form A – Standardausführung mit durchgehendem Bügel
- Form B, C, D – Varianten mit unterschiedlicher Befestigungs- und Gummieinlage-Gestaltung
Aufbau und Werkstoffe
Rohrschellen nach DIN 3567 bestehen typischerweise aus einem gebogenen Stahlband oder -bügel, oft mit Gummi- oder EPDM-Einlage zur Schwingungsdämpfung und Vermeidung von Kontaktkorrosion zwischen Metallrohr und Schelle. Je nach Einsatzbereich sind Ausführungen aus verzinktem Stahl oder Edelstahl erhältlich.
Einsatzgebiete
DIN-3567-Rohrschellen kommen branchenübergreifend zum Einsatz:
- Heizungs-, Sanitär- und Klimatechnik (HLK/HKLS)
- Industrielle Rohrleitungsmontage
- Gebäudetechnik und Haustechnikinstallation
- Feuerlösch- und Sprinkleranlagen
Überall dort, wo Rohrleitungen sicher, schwingungsgedämpft und normgerecht an Bauwerksstrukturen befestigt werden müssen, sind Rohrschellen das Standardbauteil.
Beispiel:

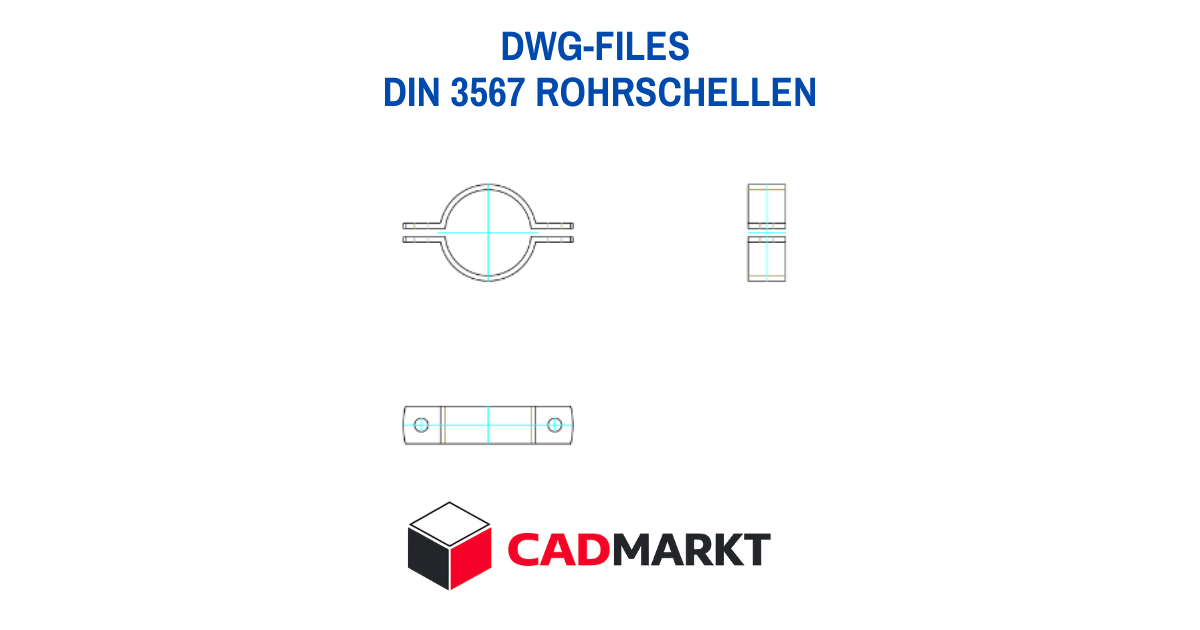

Rohrschelle DN 100 in der Frontansicht, Draufsicht und Seitenansicht.
Downloads
Die Rohrschellen stehen im Format dwg zum Download zur Verfügung.
Sie sind in verschiedenen Ansichten gezeichnet und als Blöcke in den Dateien abgespeichert.
Die Konturen sind mit dem Layer 0 gezeichnet.
Die Rohrschellen sind in den Größen DN 32 - DN 500 als Blöcke vorhanden.
Bestellung der DWG-Files
Einzelner Download
Diese Datei steht für eine kleine Spende zum direkten Download bereit.
Bezahlung per Paypal über die Seite KO-FI.
📦 CAD Download 1,55 Euro Spende ...
FAQ: Welche Zahlungsmethoden unterstützt Ko‑fi?
Ko‑fi ermöglicht Zahlungen über PayPal, Stripe‑Kredit‑ und Debitkarten, Apple Pay, Google Pay sowie einige lokale Stripe‑Zahlarten.
Die Stahl-Fittings sind außerdem auch im Paket Fittings und im Gesamtpaket Anlagenbau enthalten.
Häufige Fragen (FAQ)
Was ist ein ANSI Flansch B16.5?
Ein genormter Flansch nach ASME B16.5 für Rohrverbindungen im Anlagenbau.
Welche Rohrbefestigungen kann man für Stahlrohre verwenden?
- DIN 3570 – Rundstahlbügel für Rohre NW 20–500
- DIN 3568 – Klemmplatten für Rohrleitungs-Aufhängungen (aktuelle Ausgabe 2014)
- DIN 1592/1593 und DIN 1596/1597 – weitere Rohrschellen-Normen
In welchem Format sind die CAD-Dateien verfügbar?
Die Flansche stehen als DWG-Dateien zur Verfügung.
