TENTE Bockrollen
Rollen sind zentrale Komponenten in Industrie, Logistik, Medizintechnik und Möbelbau. Der Hersteller TENTE gehört zu den führenden Anbietern hochwertiger Rollenlösungen und unterscheidet grundsätzlich zwischen Bockrollen (starr) und Lenkrollen (beweglich). Beide Bauarten erfüllen unterschiedliche Anforderungen hinsichtlich Beweglichkeit, Stabilität und Steuerbarkeit.

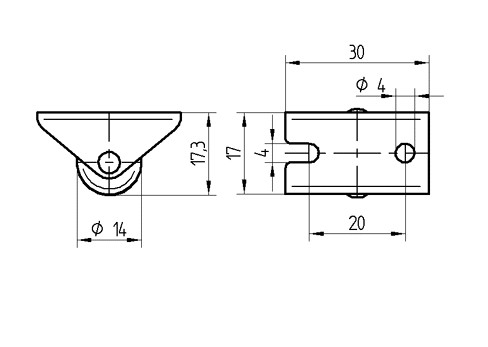

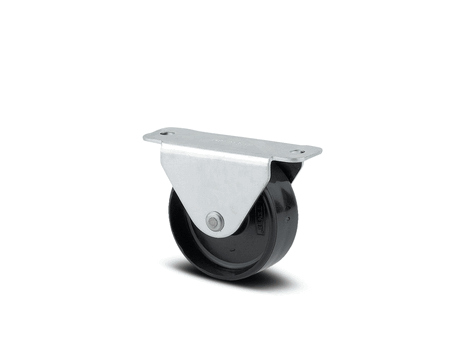

1. Bockrollen (starre Rollen)
Definition:
Bockrollen sind fest montierte Rollen ohne Drehkranz. Sie bewegen sich ausschließlich in eine Richtung.
Eigenschaften:
- Hohe Spurstabilität
- Geringer Wartungsaufwand
- Hohe Tragfähigkeit
- Kein seitliches Schwenken möglich
Einsatzbereiche:
- Fördertechnik
- Gerade Laufwege (z. B. Produktionslinien)
- Schwerlasttransporte mit klar definierter Bewegungsrichtung
Vorteile:
- Robust und langlebig
- Geringer Rollwiderstand bei gerader Bewegung
Nachteile:
- Eingeschränkte Manövrierfähigkeit
2. Lenkrollen (drehbare Rollen)
Definition:
Lenkrollen verfügen über einen Drehkranz, der ein Schwenken um 360° ermöglicht.
Varianten:
- Lenkrollen ohne Bremse

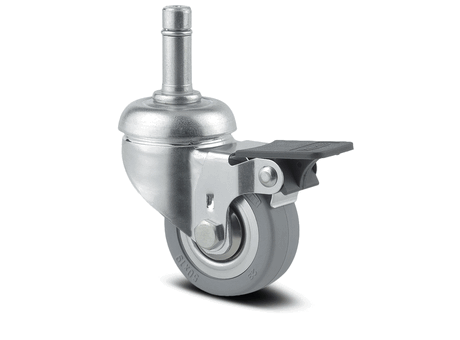

- Lenkrollen mit Totalfeststeller
- Lenkrollen mit Richtungsfeststeller
Eigenschaften:
- Maximale Beweglichkeit
- Ermöglichen Richtungswechsel auf engem Raum
- Oft mit zusätzlichen Sicherheitsfunktionen ausgestattet
Einsatzbereiche:
- Transportwagen
- Krankenhausbetten
- Möbel (z. B. Bürostühle, Rollcontainer)
Vorteile:
- Hohe Flexibilität
- Leichtes Manövrieren
Nachteile:
- Geringere Spurtreue bei Geradeausfahrt
- Höherer Wartungsbedarf durch bewegliche Teile
3. Kombination von Bock- und Lenkrollen
In vielen Anwendungen werden beide Rollentypen kombiniert:
- 2 Bockrollen + 2 Lenkrollen → Standard bei Transportwagen
- 4 Lenkrollen → maximale Wendigkeit
- Speziallösungen → z. B. mit Zentralbremssystemen
Diese Kombination ermöglicht eine optimale Balance zwischen Stabilität und Steuerbarkeit.
4. Materialien und Bauformen
TENTE bietet Rollen in verschiedenen Materialien:
- Gummi (geräuscharm, bodenschonend)
- Polyurethan (verschleißfest)
- Nylon (sehr hohe Traglast)
Zusätzlich gibt es unterschiedliche Gehäuse:
- Stahlblech (robust)
- Edelstahl (korrosionsbeständig, hygienisch)
- Kunststoff (leicht und rostfrei)
5. Download von 3D-Dateien (CAD)
Ein großer Vorteil moderner Rollenhersteller wie TENTE ist die Bereitstellung von 3D-CAD-Daten für Konstrukteure.
Typische Formate:
- STEP (.stp)
- IGES (.igs)
- SolidWorks (.sldprt)
Wo herunterladen:
- Offizielle Website von TENTE im Bereich „CAD Download“
- Produktseiten einzelner Rollenserien
- CAD-Plattformen wie:
- TraceParts
- CADENAS / PARTcommunity
Vorteile für Entwickler:
- Einfache Integration in Konstruktionen
- Zeitersparnis im Designprozess
- Präzise Planung von Einbausituationen
Dieses Modelle können in verschiedenen 3D-Formaten und Größen heruntergeladen werden.
Über folgenden Link bekommen Sie eine große Auswahl an Bockrollen bzw. Lenkrollen
Diese Downloads sind gratis.
