DIN 1356-1 Schraffurdarstellungen von Baumaterialien

Hinweise

Die DIN 1356-1 ist eine zentrale Norm im Bereich des technischen Zeichnens im Bauwesen und legt unter anderem Standards für die Schraffurdarstellungen verschiedener Baumaterialien fest. Diese grafischen Darstellungen dienen dazu, Materialien in Bauzeichnungen eindeutig zu kennzeichnen und so die Kommunikation zwischen Planern, Ausführenden und Behörden zu erleichtern. Schraffuren stellen eine visuelle Codierung dar, die unabhängig von Sprache oder Maßstab funktioniert.

Die Schraffurdarstellung ist besonders in Ausführungs-, Detail- und Schnittzeichnungen von Bedeutung, da sie den Aufbau und die Materialität von Bauteilen auf einen Blick erkennen lässt. DIN 1356-1 bietet eine klare Definition dafür, wie bestimmte Materialien – wie Beton, Ziegel, Holz oder Dämmstoffe – grafisch darzustellen sind. Jede Materialart hat ein zugeordnetes Schraffurmuster, das entweder aus Linien, Punkten oder geometrischen Mustern besteht.

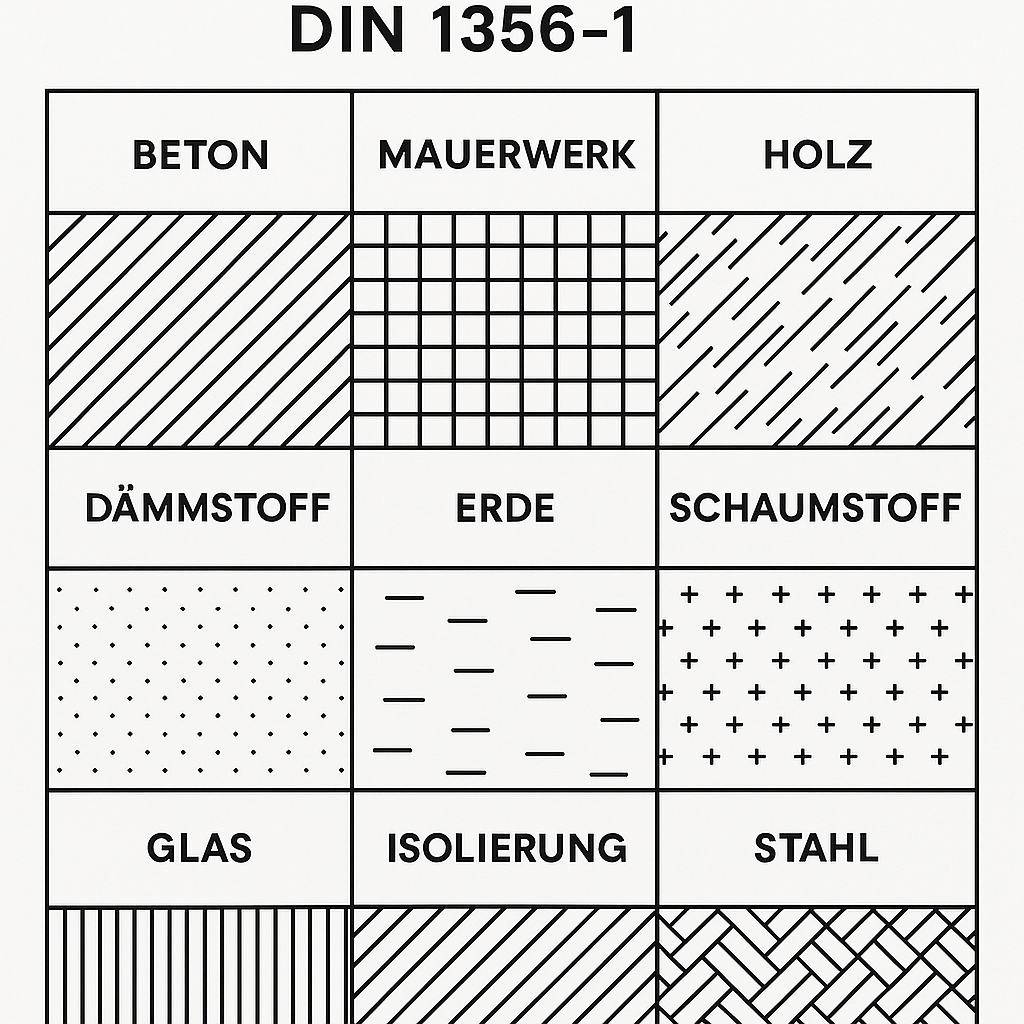

Beispielsweise wird Beton durch ein dichtes Raster aus diagonalen Linien dargestellt, während Mauerwerk typischerweise mit einem rechtwinkligen Kreuzschraffurmuster gekennzeichnet ist. Holz erhält eine Schraffur aus parallelen Linien mit wechselnder Ausrichtung, die dessen natürliche Struktur andeuten sollen. Diese Standards ermöglichen eine schnelle Orientierung in komplexen Plänen und verhindern Missverständnisse bei der Ausführung.

Die Norm fordert zudem, dass die Schraffuren maßstabsunabhängig und wiederholbar sind. In der digitalen CAD-Planung sind diese Muster heute als sogenannte „Hatch-Pattern“ in Planungssoftware integriert, was die Einhaltung der Norm erleichtert. Dennoch ist es wichtig, dass Planer die Bedeutung und den korrekten Einsatz dieser Schraffuren kennen, da Abweichungen zu Missverständnissen führen können – etwa bei der Bestellung von Materialien oder bei der Beurteilung von Brandschutzanforderungen.

Ein weiterer Vorteil der genormten Schraffuren liegt in der Möglichkeit zur schnellen Materialanalyse bei der Planprüfung oder im Bestand. So können auch fachfremde Personen, etwa Bauherren oder Behördenvertreter, die Zeichnungen leichter verstehen.

Zusammenfassend trägt DIN 1356-1 entscheidend zur Standardisierung und Klarheit im Bauzeichnungswesen bei. Durch die eindeutige grafische Darstellung von Baumaterialien wird die Planungssicherheit erhöht und die Kommunikation im Bauprozess erheblich verbessert.
