DIN 509
Freistiche
Funktion
Die Freistiche haben zwei Funktionen.
Einmal um die Flächen bearbeiten zu können. Beim Drehen oder Schleifen werden dadurch die Auslaufzonen der Werkzeuge gewährleistet.
Des weiteren werden die Freistiche bei der Montage von Baugruppen benötigt. Wenn bei der Montage ein Teil keine ausreichend große Fase oder Rundung hat, kann dieses dann plan an das erste Teil geschoben werden.
Durch die Radien im Freistich werden Spannungsspitzen bei hohen Belastungen reduziert.
Normbezeichnung
Meistens braucht man die Freistiche nicht im Detail zeichnen. Wenn dies der Fall ist, wird der Freistich mittels einer Volllinie und der Normbezeichnung dargestellt.
Wenn nicht anders angegeben, haben Freistiche eine Rauigkeit von 3,2 µm, was einer Rauzahl Rz von 25 µm entspricht.
Beispiel einer Normbezeichnung:
DIN 509 - E 0,6 x 0,3
DIN 509 - Norm für Freistiche
F - Kennbuchstabe für die Form des Freistichs
0,6 - Radius des Einstichs
0,3 - Tiefe des Einstichs
Alle angegebenen Formen gelten für Außendurchmesser und Innendurchmesser.
Skizzen und Maßtabellen zu den Freistichen nach DIN 509

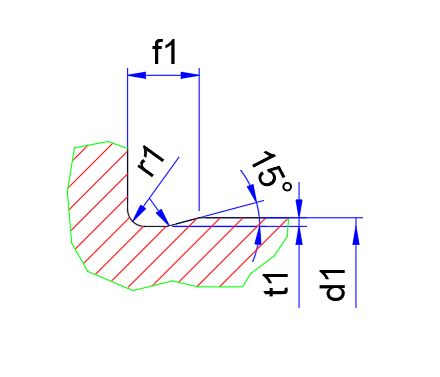

Form E
Verwenden Sie dies Form des Freistich für eine Bearbeitungsfläche.
Diese Werte gelten für eine übliche normale Beanspruchung.
Wellendurchmesser d1 (mm) |
r1 mm |
t1 mm |
f1 mm |
bis 1,6 | 0,1 | 0,1 | 0,5 |
über 1,6 bis 3 | 0,2 | 0,1 | 1 |
über 3 bis 10 | 0,4 | 0,2 | 2 |
über 10 bis 18 | 0,6 | 0,2 | 2 |
über 18 bis 80 | 0,6 | 0,3 | 2,5 |
über 80 | 1 | 0,4 | 4 |
Diese Werte gelten für eine Beanspruchung mit erhöhter Wechselfestigkeit.
Wellendurchmesser d1 (mm) |
r1 mm |
t1 mm |
f1 mm |
über 18 bis 50 | 1 | 0,2 | 2,5 |
über 50 bis 80 | 1,6 | 0,3 | 4 |
über 80 bis 125 | 2,5 | 0,4 | 5 |
über 125 | 4 | 0,5 | 7 |

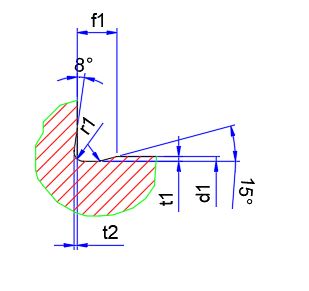

Form F
Verwenden Sie dies Form des Freistich für eine Bearbeitungsfläche.
Diese Werte gelten für eine übliche normale Beanspruchung.
Wellendurchmesser d1 (mm) |
r1 mm |
t1 mm |
t2 mm |
f1 mm |
bis 1,6 | 0,1 | 0,1 | 0,1 | 0,5 |
über 1,6 bis 3 | 0,2 | 0,1 | 0,1 | 1 |
über 3 bis 10 | 0,4 | 0,2 | 0,1 | 2 |
über 10 bis 18 | 0,6 | 0,2 | 0,1 | 2 |
über 18 bis 80 | 0,6 | 0,3 | 0,2 | 2,5 |
über 80 | 1 | 0,4 | 0,3 | 4 |
Diese Werte gelten für eine Beanspruchung mit erhöhter Wechselfestigkeit.
Wellendurchmesser d1 (mm) |
r1 mm |
t1 mm |
t2 mm |
f1 mm |
über 18 bis 50 | 1 | 0,2 | 0,1 | 2,5 |
über 50 bis 80 | 1,6 | 0,3 | 0,2 | 4 |
über 80 bis 125 | 2,5 | 0,4 | 0,3 | 5 |
über 125 | 4 | 0,5 | 0,3 | 7 |

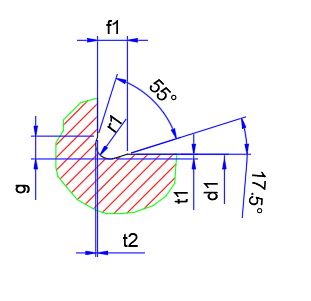

Form G
Verwenden Sie dies Form des Freistich für eine Bearbeitungsfläche.
Diese Werte gelten für die Durchmesser 1,6 - 18mm für einen kombinierten Radial- und Axialeinstich.
Für gering belastete Werkstücke, wenn ein kleiner Übergang notwendig ist.
Wellendurchmesser d1 (mm) |
r1 mm |
t1 mm |
t2 mm |
f1 mm |
g mm |
über 1,6 bis 18 | 0,4 | 0,2 | 0,2 | 1 | 1,2 |

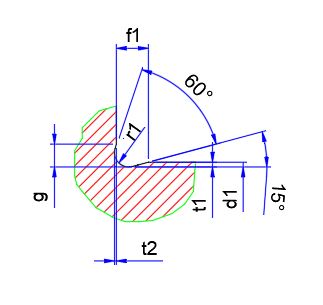

Form H
Verwenden Sie dies Form des Freistich für eine Bearbeitungsfläche.
Diese Werte gelten für die Durchmesser 18 - 50mm für einen kombinierten Radial- und Axialeinstich.
Für höher belastete Werkstücke, mit einer besseren Kerbwirkung gegenüber der Form G.
Wellendurchmesser d1 (mm) |
r1 mm |
t1 mm |
t2 mm |
f1 mm |
g mm |
über 18 bis 80 mit normaler Belastung |
0,8 | 0,3 | 0,05 | 2 | 1,1 |
über 18 bis 50 mit erhöhter Wechselfestigkeit |
1,2 | 0,3 | 0,05 | 2,5 | 1,5 |
