Schäkel

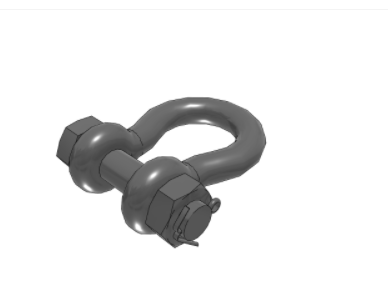

Schäkel haben die Aufgabe Zugkräfte beim Übergang von Seilen, Drahtseilen oder Ketten auf feste Bauteile aufzunehmen. Der im Bild zu sehende Bolzen wird häufig mit Muttern oder Splinten gesichert. Ein Schäkel erlaubt das leichtere Auswechseln eines beschädigten Drahtseils oder einer Kette. Die bewegliche Verbindung wird durch die gebogenen Form des Oberteils gewährleistet. Schäkel werden vor allem in der Schifffahrt benutzt, aber auch in der Fördertechnik und im Maschinenbau. Die Schäkel bestehen zumeist aus Stahl oder Edelstahl.
Download eines 3D-Modells (STEP-File) im CAD-MARKT: Downloadcenter
DIN 13889 Schäkel mit Maßangaben und Lastangaben: DIN 13889 Schäkel (PDF)
