AutoCAD Grundlagen 16



Grundlehrgang AutoCAD

Abrunden, Fase und Kurven verschmelzen

Diese Befehle finden sie im Menü. Um zwischen den Befehlen umschalten zu können muß dieses ausgeklappt werden.

Jeweils nach der letzten Benutzung des Befehls ist entweder Abrunden, Fase oder Verschmelzen angezeigt.



Abrunden

 Befehl über Texteingabe: ABRUNDEN


Die folgenden Objekte können abgerundet werden:
2 Linien
Linie mit Kreis
Linie mit Bogen
2 Bögen

Bei diesem Befehl gibt es einige Optionen, die vorher eingestellt werden sollten.
Aus dem unteren Bild ist zu erkennen, das man das Abrunden mit einem eingestellten Radius durchführt.
Dieser Radius sollte immer kleiner sein wie die Objekte, sonst funktioniert dieser Befehl nicht.
Die hauptsächlichste Option ist das Stutzen der Geometrie. Also dort ein Häkchen setzen, und den Radius eingeben.





Beim abrunden einfach immer nacheinander die Objekte anwählen. Nach der 2. Auswahl wird der Befehl sofort ausgeführt.

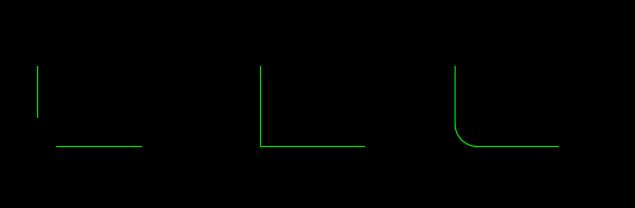

An Hand des Bildes kann man erkennen, das es das Abrunden mit Radius 0 gibt. Dieser Befehl wird häufig zum einfachen Verbinden von 2 Linien verwendet. Sehr einfach und schnell.

Die rechte Abrundung ist dagegen mit einem Radius durchgeführt wurden.

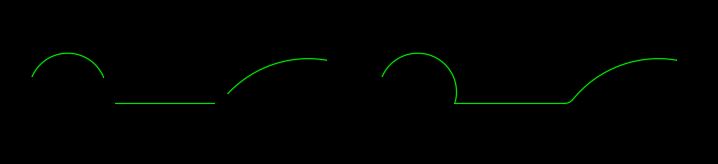

Dieses Bild zeigt als Ergebnis das Abrunden O eines Kreises mit einer Linie und eines Bogens mit einer Linie.

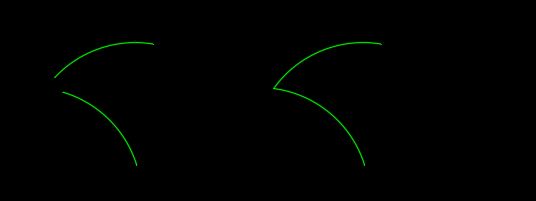

 Diese Bild zeigt das Abrunden zweier Bögen.






Fase


Befehl über Texteingabe: FASE


Der Befehl Dehnen ist eigentlich die Umkehrfunktion zum Stutzen.



Der Befehl Fase wird genauso wie Abrunden ausgeführt. Hier muss allerdings der Fasenabstand oder der Winkel vorher eingestellt werden.t.


Das Bild zeigt eine Fase in 45°, also sind beiden Abstände gleich. Die rechte Darstellung ist mit Abständen von 50mm und 100mm ausgeführt wurden.









Kurven verschmelzen



Der Befehl Kurven verschmelzen ist für das Verbinden von 2 Splinen geeignet.

An den unteren Bild sieht man, dass die beiden Kurven gut angepasst verbunden werden können.
